保温过滤器 | BGL41W
保温过滤器 产品说明
BGL41W保温过滤器用于水、油、气管道和各种设备上不可缺少的一种保温装置，通常装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂技，以保护阀门及设备的正常使用。该过滤器具有结构简单、阻力小、排污方便等特点。一般用水滤网采用18-30目/英寸，如用户有特殊要求过滤网可定制。
保温过滤器 技术参数
| 型号 | 连接形式 | 公称压力MPa | 试验压力MPa | 工作压力MPa | 壳体材料 | 过滤网材料 | 使用介质 |
|---|---|---|---|---|---|---|---|
| BGL41W-10 | 法兰 | 1.0 | 1.1 | 1.0 | 灰铸铁 | 1.1 | 水、油和气等 |
| BGL41W-16 | 法兰 | 1.6 | 1.76 | 1.6 | 球墨铸铁 | 1.76 | |
| BGL41W-25 | 法兰 | 2.5 | 2.75 | 2.5 | 碳钢 | 2.78 |

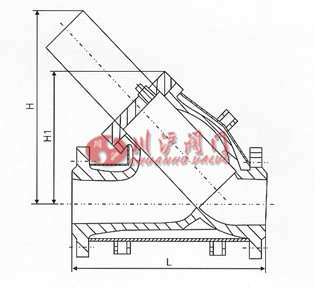

保温过滤器 结构尺寸图
保温过滤器 连接尺寸
| 口径 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BGL41W | L | 200 | 220 | 260 | 280 | 320 | 350 | 380 | 495 | 595 | 640 | 700 | 800 | 850 |
| H | 100 | 130 | 165 | 195 | 230 | 300 | 335 | 420 | 500 | 580 | 640 | 700 | 790 | |
