浮动保温球阀 | FBQ41F

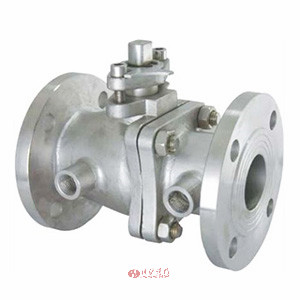

浮动保温球阀图片

浮动保温球阀产品说明

法兰连接浮动保温球阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，当介质压力较小时，密封圈与球体的接触面较小，故有较大的密封比压，确保可靠密封，介质压力圈套时，密封圈与球体接触面积增大，故密封圈能承受较大的介质推力而不会损坏。由于聚四氟乙烯密封圈具有良好的自润滑性，与球体的摩擦小，故球体的使用寿命长。
两片式法兰保温球阀由于采用两片式结构，因此与整体式法兰保温球阀不同，两片式法兰保温球阀是根据两段阀体焊装金属夹套，法兰连接尺寸比普通球阀要大一到两个规格，但保温球阀与普通球阀在规格相同的情况下，结构长度相同。

浮动保温球阀技术参数

主要零件	阀件	WCB	ZG1Cr18Ni9Ti		CF8(304)	CF8(304L)	ZG1Cr18Ni12Mo2Ti		CF8M(316)		CF3M(316L)
	球体、阀杆	2Cr13	1Cr18Ni9Ti		0Cr18Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12 Mo2Ti		0Cr17Ni12 Mo2(316)		00Cr17Ni14 Mo2(316L)
	密封圈	聚四氟乙烯对位聚苯 PTFE、PPL
	填料、垫圈	V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨缠绕垫
适用工况	适用介质	水、蒸汽、油品等		硝酸等腐蚀性		强氧化性介质		醋酸腐蚀性介质等		尿素等腐蚀介质
适用工况	适用温度	―28～300℃
应用规范	设计制造按	GB12221―89 AP16D JPI7S―48
	法兰尺寸按	JB79―59 SH3406、 GB9113、 HC20592―97 ANSIB16.5 JIS B2212―2214
	结构长度按	GB12221―89 ANSI B16.10 JPI B2002
	检验试验按	GB/T13927-89 JB/T9092-99 API 598

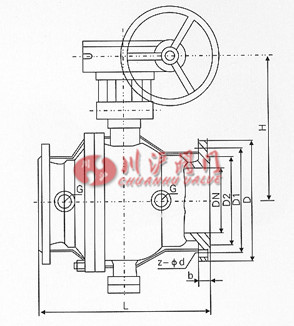

浮动保温球阀结构尺寸图

浮动保温球阀结构图

浮动保温球阀连接尺寸

FBQ41-16 软（硬）密封保温球阀主要连接尺寸（GB规格）

型号	公称通径DN（mm）	尺寸（mm）
型号	公称通径DN（mm）	L	D	D1	D2	B-f	Z―Φd	H	D0	4-G
BQ41H-16P BQ41F-16P BQ41(R)-16P	15	130	95	65	45	14―2	4―14	60	108	3/8
	20	140	105	75	55	14―2	4―14	64	120	3/8
	25	150	115	85	65	16―2	4―14	90	165	1/2
	32	165	135	100	78	18―2	4―18	105	180	1/2
	40	180	145	110	85	16―3	4―18	150	240	1/2
	50	200	160	125	100	16―3	4―18	190	240	1/2
	65	220	180	145	120	18―3	4―18	195	320	1/2
	80	250	195	160	135	20―3	8―18	215	350	1/2
	100	280	215	180	155	20―3	8―18	250	400	1/2
	125	320	245	210	185	22―3	8―18	280	500	1/2
	150	360	280	240	210	24―3	8―23	320	600	1/2
	200	400	335	295	265	26―3	12―23	370	800	1/2

FBQ41-25 软（硬）密封保温球阀主要连接尺寸（GB规格）

型号	公称通径DN（mm）	尺寸（mm）
型号	公称通径DN（mm）	L	D	D1	D2	B-f	Z―Φd	H	D0	4-G
BQ41H-25P BQ41F-25P BQ41(R)-25P	15	130	95	65	45	14―2	4―14	60	108	3/8
	20	140	105	75	55	14―2	4―14	64	120	3/8
	25	150	115	85	65	16―2	4―14	90	165	1/2
	32	165	135	100	78	18―2	4―18	105	180	1/2
	40	180	145	110	85	16―3	4―18	160	240	1/2
	50	200	160	125	100	20―3	4―18	205	270	1/2
	65	220	180	145	120	22―3	8―18	215	350	1/2
	80	250	195	160	135	22―3	8―18	230	400	1/2
	100	280	230	190	160	24―3	8―23	270	500	1/2
	125	320	270	220	188	28―3	8―25	300	600	1/2
	150	360	300	250	218	30―3	8―25	340	90	1/2
	200	400	360	310	278	34―3	12―25	400	1100	1/2

FBQ41-40 软（硬）密封保温球阀主要连接尺寸（GB规格）

型号	公称通径DN（mm）	尺寸（mm）
型号	公称通径DN（mm）	L	D	D1	D2	D6	B-f	Z―Φd	H	4-G
BQ41H-40P BQ41F-40P BQ41(R)-40P	15	130	95	65	45	40	16―2	4―14	60	3/8
	20	140	105	75	55	51	16―2	4―14	65	3/8
	25	150	115	85	65	58	18―2	4―14	90	1/2
	32	180	135	100	78	66	18―2	4―18	105	1/2
	40	200	145	110	85	75	20―3	4―18	170	1/2
	50	220	160	125	100	88	18―3	4―18	230	1/2
	65	250	180	145	120	110	20―3	8―18	250	1/2
	80	280	195	160	135	121	22―3	8―18	250	1/2
	100	320	230	190	160	150	22―3	8―23	295	1/2
	125	400	270	220	188	176	28―3	8―25	330	1/2
	150	400	300	250	218	204	30―3	8―25	375	1/2
	200	550	375	320	282	260	38―3	12―30	440	1/2
