硬密封球阀 | Q41H

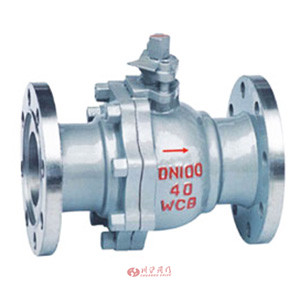

硬密封球阀图片

硬密封球阀 产品说明
Q41H金属硬密封球阀是我公司开发的高性能球阀产品。阀座采用板簧加载的金属密封结构，在高温下启闭轻松。球体及阀座采用特殊硬化处理，密封面不擦伤。手动硬密封球阀具有双向密封功能。主要用途：金属硬密工作温度-29～425℃(碳钢)或-40～800℃(不锈钢)的各种管路上，用于截断或接通管路中的介质，选用不同的材质，金属硬密封球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
金属硬密封球阀 产品特点
1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，

硬密封球阀 技术参数
设计制造标准 GB/T 21385-2008
结构长度标准 B/T 12221-2005
连接法兰标准 GB/T 9113、ANSI B16.5、JB/T74～90、GB9112～9131、HG20615～20635、SH3406
压力温度等级 GB/T 12224-2005
试验检验标准 GB/T 13927-2008
硬密封球阀 主要零件材料
压力等级 公称压力 磅级
1.6 2.5 4.0 6.4 10.0 150 300 400 600
试验压力 壳体试验 2.4 3.75 6.0 9.6 15.0 3.03 7.5 10.2 15.0
密封试验 1.76 2.75 4.4 7.04 11.0 2.2 5.5 7.48 11.0
适用工况 适用介质 纸浆、浆料、粉尘及各种固体颗粒介质
适用温度 -196~≤800℃
适用规范 设计制造按 GB12237-89 　API60　JP17S-48
法兰尺寸按 JB79-59、GB91133、HG20592-97　ANSI B16.5　　JIS B2212-2214
结构长度按 GB12221-89　　ANSI B16.0　　JIS B2002
检验试验按 JB/T9092-99　　 API598
硬密封球阀 主要零件材料
序号 零件名称 材质 序号 零件名称 材质
GB(国标) ASTM(美标) GB(国标) ASTM(美标)
1 阀体 WCB A216-WCB 8 弹簧 60Si2Mn AISI 9260
2 密封圈 柔性石墨 柔性石墨 9 垫片 柔性石墨+不锈钢 B12.10-304/F.G
3 阀座 1Cr18Ni9Ti 304 10 填料 柔性石墨 柔性石墨
4 球体 1Cr13 A276-420 11 填料压盖 WCB A216-WCB
5 螺母 35 A194-2H 12 挡圈 65Mn AISI 1066
6 螺柱 35CrMoA A193-B7 13 阀杆 1Cr13 A276-410
7 座垫 1Cr18Ni9Ti 304 14 螺钉 35 A193-B7
硬密封球阀 结构尺寸图

硬密封球阀结构图

硬密封球阀 连接尺寸

硬密封球阀 PN1.6MPa 连接尺寸

DN L d D D1 D2 D3 b f Z- φdo W H
mm 手动Manual 蜗轮Worm 手动Manual 蜗轮Worm
PN16
15 130 15 95 65 45   16 2 4-14 160   59
20 140 20 105 75 58   18 2 4-14 180   63
25 150 25 115 85 68 一 18 2 4-14 180 一 75
32 165 32 140 100 78 一 18 2 4-18 200   95
40 180 40 150 110 88 一 18 2 4-18 220 一 107
50 200 50 165 125 102 一 18 2 4-18 240   155
65 220 65 185 145 122   18 2 8-18 300   164
80 250 80 200 160 138   20 2 8-18 350   182
100 280 100 220 180 158   20 2 8-18 420 320 226 405
125 320 125 250 210 188   22 2 8-18 560 320 230 420
150 360 150 285 240 212   22 2 8-22 800 350 250 470
200 400 200 340 295 268   24 2 12-22 1200 350 280 550

硬密封球阀 PN2.5MPa\PN4.0MPa\PN6.3MPa\PN10.0MPa 连接尺寸

DN L d D D1 D2 D3 b f z- φdo W H
mm                   手动Manual蜗轮Worm 手动Manua 蜗轮Worm
PN25
15 130 15 95 65 45     2 4-14 160   85
20 140 20 105 75 58   18 2 4-14 180   90
25 150 25 115 85 68   18 2 4-14 180   99
32 165 32 135 100 78   18 2 4-18 200   105
40 180 40 145 110 88   18 2 4-18 220   126
50 200 50 160 125 102   20 2 4-18 240   142
65 220 65 180 145 122   22 2 8-18 300 一 165
80 250 80 195 160 138   24 2 8-18 350   178 390
100 280 100 235 190 162   24 2 8-22 420 320 230 420
125 320 125 270 220 188   26 2 8-26 560 320 280 450
150 360 150 300 250 218   28 2 8-26 800 350 310 500
200 400 200 350 310 278   30 2 12-26 1200 350 350 570
PN40
15 130 15 95 65 45 40 16 2 4-14 160   85
20 140 20 105 75 58 51 18 2 4-14 180   90
25 150 25 115 85 68 58 18 2 4-14 180   99
32 165 32 140 100 78 66 18 2 4-18 200   105
40 180 40 250 110 88 76 18 2 4-18 220   126
50 200 50 165 125 102 88 20 2 4-18 240   142
65 220 65 185 145 122 110 22 2 8-18 300   165
80 250 80 200 160 138 121 24 2 8-18 350   178 390
100 280 100 232 190 162 150 24 2 8-22 420 320 230 420
125 320 125 270 220 188 176 26 2 8-26 560 320 280 450
150 360 150 300 250 218 204 28 2 8-26 800 350 310 500
200 400 200 375 320 285 260 34 2 1230 1200 350 350 570
PN63
15 140 15 105 75 45 40 20 2 4-14 180   79
20 152 20 130 90 50 51 22 2 4-18 200   83
25 165 25 140 100 60 58 24 2 4-18 220   114
32 178 32 155 110 78 66 26 2 4-22 280   120
40 190 40 170 125 88 76 28 2 4-22 320   125
50 216 50 180 135 102 88 26 2 4-22 400   156
65 241 65 205 160 122 110 26 2 8-22 450   172
80 281 80 215 170 138 121 28 2 8-22 500   220 370
100 305 100 250 200 162 150 30 2 8-26 650   250 440
PN100
15 165 15 105 75 45 40 20 2 4-14 180   79
20 190 20 130 90 58 51 22 2 4-18 200   83
25 216 25 140 100 68 58 24 2 4-18 220   114
32 229 32 155 110 78 66 26 2 4-22 280   120
40 241 40 170 125 88 76 28 2 4-22 320   125
50 292 50 195 145 102 88 30 2 4-26 400   156
65 330 65 220 170 122 110 34 2 8-26 450   172
80 356 80 230 180 138 121 36 2 8-26 500   220 370
100 432 100 265 210 162 150 40 2 8-30 650   250 440
DN L d D D1 D2 D3 b f z- φdo W H
mm                   手动Manual蜗轮Worm 手动Manua 蜗轮Worm
PN25
15 130 15 95 65 45     2 4-14 160   85
20 140 20 105 75 58   18 2 4-14 180   90
25 150 25 115 85 68   18 2 4-14 180   99
32 165 32 135 100 78   18 2 4-18 200   105
40 180 40 145 110 88   18 2 4-18 220   126
50 200 50 160 125 102   20 2 4-18 240   142
65 220 65 180 145 122   22 2 8-18 300 一 165
80 250 80 195 160 138   24 2 8-18 350   178 390
100 280 100 235 190 162   24 2 8-22 420 320 230 420
125 320 125 270 220 188   26 2 8-26 560 320 280 450
150 360 150 300 250 218   28 2 8-26 800 350 310 500
200 400 200 350 310 278   30 2 12-26 1200 350 350 570
PN40
15 130 15 95 65 45 40 16 2 4-14 160   85
20 140 20 105 75 58 51 18 2 4-14 180   90
25 150 25 115 85 68 58 18 2 4-14 180   99
32 165 32 140 100 78 66 18 2 4-18 200   105
40 180 40 250 110 88 76 18 2 4-18 220   126
50 200 50 165 125 102 88 20 2 4-18 240   142
65 220 65 185 145 122 110 22 2 8-18 300   165
80 250 80 200 160 138 121 24 2 8-18 350   178 390
100 280 100 232 190 162 150 24 2 8-22 420 320 230 420
125 320 125 270 220 188 176 26 2 8-26 560 320 280 450
150 360 150 300 250 218 204 28 2 8-26 800 350 310 500
200 400 200 375 320 285 260 34 2 1230 1200 350 350 570
PN63
15 140 15 105 75 45 40 20 2 4-14 180   79
20 152 20 130 90 50 51 22 2 4-18 200   83
25 165 25 140 100 60 58 24 2 4-18 220   114
32 178 32 155 110 78 66 26 2 4-22 280   120
40 190 40 170 125 88 76 28 2 4-22 320   125
50 216 50 180 135 102 88 26 2 4-22 400   156
65 241 65 205 160 122 110 26 2 8-22 450   172
80 281 80 215 170 138 121 28 2 8-22 500   220 370
100 305 100 250 200 162 150 30 2 8-26 650   250 440
PN100
15 165 15 105 75 45 40 20 2 4-14 180   79
20 190 20 130 90 58 51 22 2 4-18 200   83
25 216 25 140 100 68 58 24 2 4-18 220   114
32 229 32 155 110 78 66 26 2 4-22 280   120
40 241 40 170 125 88 76 28 2 4-22 320   125
50 292 50 195 145 102 88 30 2 4-26 400   156
65 330 65 220 170 122 110 34 2 8-26 450   172
80 356 80 230 180 138 121 36 2 8-26 500   220 370
100 432 100 265 210 162 150 40 2 8-30 650   250 440
