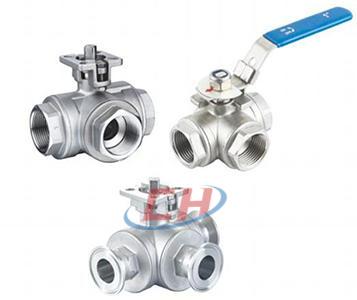

内螺纹三通球阀 | Q14F/Q15F
内螺纹三通球阀 产品说明
Q14F/Q15F内螺纹三通球阀是一种旋转类切断、开关阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。两阀座密封内螺纹三通球阀具有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。四阀座密封内螺纹三通球阀具有造型美观、结构紧凑合理。它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。内螺纹三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
内螺纹三通球阀 材质参数
| 序号No | 零件PARTS | 材料MATERIAL | ||
|---|---|---|---|---|
| 1 | 阀盖BONNET | WCB | CF8 | CF8M |
| 2 | 垫片GASKET | PTFE | ||
| 3 | 阀座SEAT | PTFE | ||
| 4 | 球体BALL | CF8 | CF8 | CF8M |
| 5 | 阀体BODY | WCB | CF8 | CF8M |
| 6 | 阀杆STEM | 304 | 304 | 316 |
| 7 | 阀杆垫圈STEMWASHER | PTFE+25%GF | ||
| 8 | O形圈ORING | FPM | ||
| 9 | 填料PACKING | PTFE | ||
| 10 | 耐磨垫圈WEARWASHER | PTFE+25%GF | ||
| 11 | 填料盖GLAND | 304 | ||
| 12 | 碟形弹簧DISCSPRING | 304 | ||
| 13 | 螺母NUT | 304 | ||
| 14 | CROWNWASHER | 304 | ||
| 15 | 垫圈WASHER | 304 | ||
| 16 | 手柄HANDLE | 304+PVC | ||
| 17 | 六角螺栓HEXSOCKETBOLT | 304 | ||
| 18 | 螺母NUT | 304 | ||

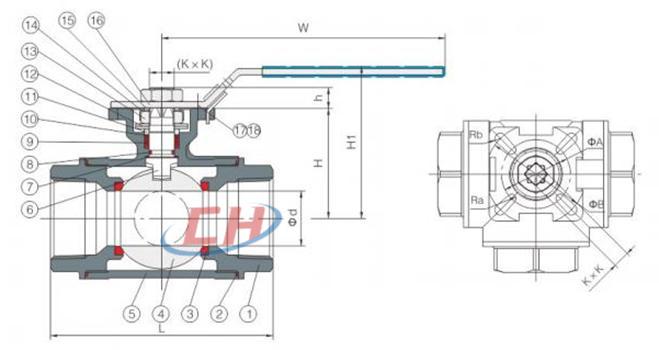

内螺纹三通球阀 结构尺寸图
内螺纹三通球阀 连接尺寸
手动三通L型球阀
| 尺寸SIZE | d | L | H | h | K×K | A | B | Ra | Rb | W | H1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/4” | DN6 | 10 | 69 | t8 | 9 | 6×6 | 36 | 42 | 3.0 | 3.0 | 125 | 62 |
| 3/8” | DN10 | 10 | 69 | 34 | 9 | 9×9 | 36 | 42 | 3.0 | 3.0 | 125 | 62 |
| 1/2” | DN15 | 10 | 71 | 4 | 9 | 9×9 | 36 | 42 | 3.0 | 3.0 | 125 | 62 |
| 3/4” | DN20 | 15 | 79 | 42 | 9 | 9×9 | 36 | 42 | 3.0 | 3.0 | 125 | 70 |
| 1” | DN25 | 18 | 86 | 52 | 9 | 6×6 | 42 | 50 | 3.0 | 35 | 140 | 82 |
| 1-1/4 | DN32 | 25 | 110 | 58 | 11 | 11×11 | 42 | 50 | 3.0 | 35 | 140 | 88 |
| 1-1/2” | DN40 | 32 | 129 | 67 | 14 | 14×14 | 50 | 70 | 35 | 4.5 | 180 | 97 |
| 2” | DN50 | 40 | 143 | 78 | 14 | 14×14 | 50 | 70 | 3.5 | 4.5 | 180 | 108 |
| 2-1/2” | DN65 | 50 | 167 | 97 | 17 | 17×17 | 70 | 102 | 4.5 | 55 | 260 | 133 |
| 3” | DN80 | 65 | 237 | 112 | 17 | 17×17 | 70 | 102 | 4.5 | 5.5 | 260 | 148 |
