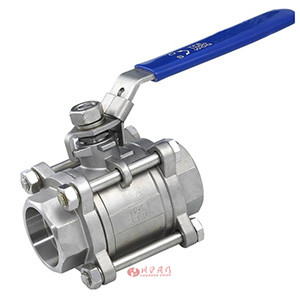

直通内螺纹球阀 | Q11F
直通内螺纹球阀 产品说明
Q11F内螺纹球阀及对焊连接球阀分为整体式(一片式球阀)、两片式球阀及三片式球阀。内螺纹球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。内螺纹球阀阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式球阀、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。内螺纹球阀可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。。
直通内螺纹球阀 材质参数
| NO. | Parts Name | Material |
|---|---|---|
| 1 | 阀盖End cap | CF8/CF8M |
| 2 | 密封垫Gasket | PTFE |
| 3 | 阀座Seat | PTFE/RPTFE |
| 4 | 球体Ball | SS304/G316 |
| 5 | 阀体Body | CF8/CF8M |
| 6 | 螺栓Bolt | CF8/CF8M |
| 7 | 止推垫Stem gasket | PTFE |
| 8 | 螺母Nut | CF8/CF8M |
| 9 | 弹垫Spring washer | CF8/CF8M |
| 10 | 阀杆Stem | SS304/S8316 |
| 11 | 填料Packing | PTFE |
| 12 | 填料压盖Packing Gland | SS304 |
| 13 | 手柄Handle | SS304 |
| 14 | 弹垫Spring Washer | S8304 |
| 15 | 螺母Nut | ASTM A194 B8 |

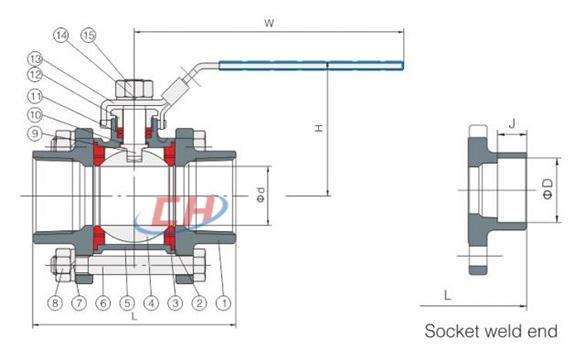

直通内螺纹球阀 结构尺寸图
直通内螺纹球阀 连接尺寸
| SIZE（lnch） | DN | L | d | H | W | 螺丝长度C |
|---|---|---|---|---|---|---|
| 1/4" | 10.5 | 62 | 14.3 | 45 | 91 | 11 |
| 3/8" | 10.5 | 63 | 13 | 45 | 91 | 11 |
| 1/2" | 15 | 63 | 15 | 52 | 106 | 14.5 |
| 3/4" | 20 | 71 | 21 | 64 | 110 | 17.5 |
| 1" | 25 | 82 | 26.5 | 65 | 127 | 19.5 |
| 1-1/4" | 32 | 95 | 35 | 74 | 148 | 19.5 |
| 1-1/2" | 38 | 103 | 41 | 82 | 165 | 21 |
| 2" | 48 | 125 | 52 | 98 | 174 | 25 |
| 2-1/2" | 64 | 160 | 66 | 125 | 240 | 29 |
| 3" | 75 | 192 | 80.5 | 136 | 240 | 29.5 |
| 4" | 98 | 248 | 104.6 | 165 | 300 | 33 |
