三片式焊接球阀 | Q61F
三片式焊接球阀 产品说明
三片式焊接球阀Q61F三片式承插焊手动球阀引进德国托普TOP技术生产1.公称压力：1.6-6.4MPa
2.适用温度范围：-20～232℃高温型350℃
3.适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
4.对焊标准（SW）：GB12224·ANSI B16·25
三片式焊接球阀广泛用于城建、化工、冶金、石油、制药、食品、饮料、环保等。
三片式焊接球阀 材质参数
| 序号 | 零件名称 | 材质 | |
|---|---|---|---|
| 不锈钢 | 碳钢 | ||
| 1 | 阀体 | 不锈钢CF8M | 碳钢WCB |
| 2 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 3 | 阀盖 | 不锈钢CF8M | 碳钢WCB |
| 4 | 球体 | 不锈钢SS316 | 不锈钢SS304 |
| 5 | 阀杆 | 不锈钢SS316 | 不锈钢SS316 |
| 6 | 螺母 | 不锈钢SS304 | FCD45 |
| 7 | 垫圈 | 不锈钢SS304 | FCD45 |
| 8 | 手柄套 | 塑料 | 塑料 |
| 9 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
| 10 | 阀杆螺母 | 不锈钢SS304 | B7 |
| 11 | 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 12 | 填料压盖螺母 | 不锈钢SS304 | FCD45 |
| 13 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 14 | 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 15 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 16 | 螺栓 | 不锈钢SS304 | B8 |

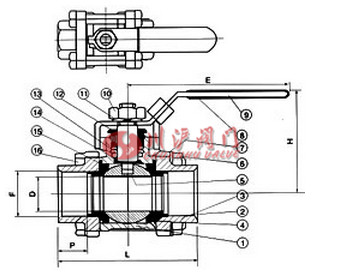

三片式焊接球阀 结构尺寸图
三片式焊接球阀 连接尺寸
| SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 21/2″ | 3″ | 4″ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 173 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| F | 14.1 | 17.6 | 21.8 | 27.5 | 34.7 | 43.0 | 49.0 | 61.5 | 77.0 | 90.0 | 115.2 |
| P | 10 | 10 | 10 | 13 | 13 | 16 | 16 | 18 | 18 | 20 | 20 |

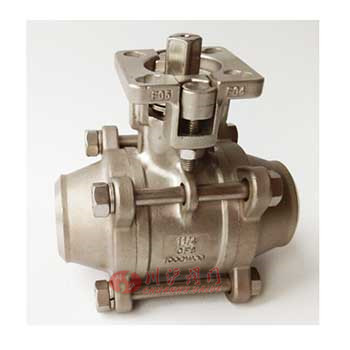

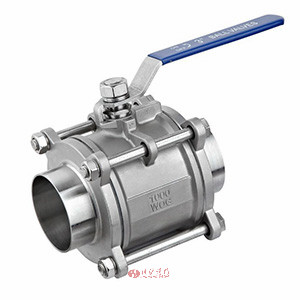

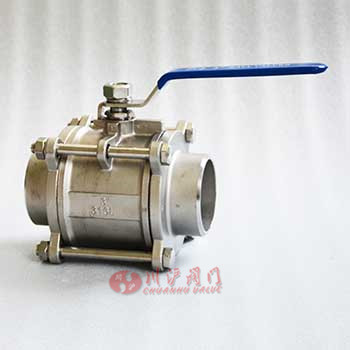

三片式焊接球阀图片
