二片式外螺纹球阀 | Q21F
二片式外螺纹球阀 产品说明

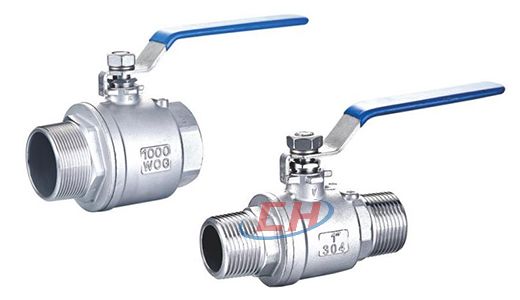

二片式外螺纹球阀Q21F阀体采用1000WOG阀体，螺纹制式可选G螺纹、NPT螺纹、BSP螺纹、BSTP螺纹、RC螺纹等，阀座采用PTFE密封，可以在一定腐蚀和温度工作条件下工作，密封性能优秀，基本实现零泄漏。公称通径覆盖DN6到DN100，广泛应用水、气体、溶液、油品等场合使用。
二片式外螺纹球阀 材质参数
| 序号No | 零件名称PARTNAME | 材质MATERIALSLIST | ||
|---|---|---|---|---|
| 1 | 阀体BODY | CF8M | CF8 | WCB |
| 2 | 阀盖ENDCAP | CF8M | CF8 | WCB |
| 3 | 球BALL | SS316 | SS304 | SS304 |
| 4 | 阀杆STEM | SS316 | SS304 | SS304 |
| 5 | 阔座SEAL | RTFE | RTFE | RTFE |
| 6 | 线条BODYSEAL | RTFE | RTFE | RTFE |
| 7 | 杆密封THRUSTWASHER | RTFE | RTFE | RTFE |
| 8 | 中头垫STEMPACKING | RTFE | RTFE | RTFE |
| 9 | 填料压套GLAND | SS304 | SS304 | SS304 |
| 10 | 手柄HANDLE | SS304 | SS304 | SS304 |
| 11 | 弹垫STUD | A193Gr.B8 | A193Gr.B8 | A193Gr.B8 |
| 12 | 螺帽NUT | A194.Gr.8 | A194.G.8 | A194.Gr.8 |
| 13 | 胶套HANDLECOVER | PLASTIC | PLASTIC | PLASTIC |

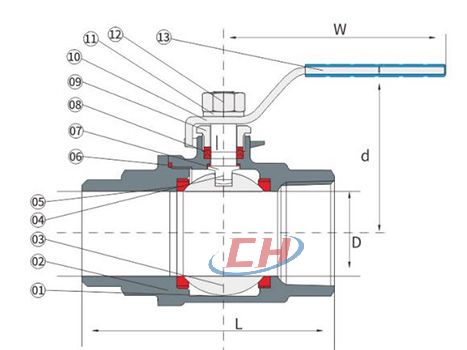

二片式外螺纹球阀 结构尺寸图
二片式外螺纹球阀 连接尺寸
| SIZE | d | L | W | H |
|---|---|---|---|---|
| 1/4" | 12 | 68.5 | 91 | 48 |
| 3/8" | 12 | 68.5 | 91 | 48 |
| 1/2" | 15 | 66 | 106 | 50 |
| 3/4" | 20 | 74.5 | 106 | 55 |
| 1" | 25 | 88 | 110 | 63 |
| 1-1/4" | 32 | 101 | 128 | 70 |
| 1-1/2" | 38 | 110 | 148 | 75 |
| 2" | 49 | 126 | 165 | 94 |
