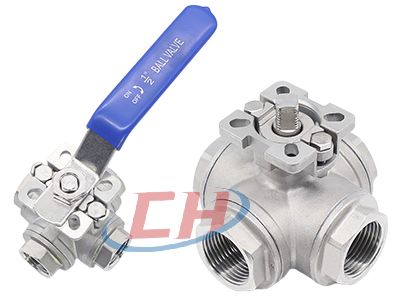

内螺纹四通球阀 | Q16F
内螺纹四通球阀 产品说明
内螺纹四通球阀Q16F阀体采用1000WOG阀体，螺纹制式可选G螺纹、NPT螺纹、BSP螺纹、BSTP螺纹、RC螺纹等，阀座采用PTFE密封，或者PPL密封，适用于220度以下介质使用。公称通径覆盖DN10到DN50，广泛应用水、气体、溶液、油品等场合使用。
内螺纹四通球阀 材质参数
| 序号No | 零件名称PARTNAME | 材质MATERIALSLIST | ||
|---|---|---|---|---|
| 1 | 阀体BODY | CF8M | CF8 | WCB |
| 2 | 阀盖ENDCAP | CF8M | CF8 | WCB |
| 3 | 球BALL | SS316 | SS304 | SS304 |
| 4 | 阀杆STEM | SS316 | SS304 | SS304 |
| 5 | 阔座SEAL | RTFE | RTFE | RTFE |
| 6 | 线条BODYSEAL | RTFE | RTFE | RTFE |
| 7 | 杆密封THRUSTWASHER | RTFE | RTFE | RTFE |
| 8 | 中头垫STEMPACKING | RTFE | RTFE | RTFE |
| 9 | 填料压套GLAND | SS304 | SS304 | SS304 |
| 10 | 手柄HANDLE | SS304 | SS304 | SS304 |
| 11 | 弹垫STUD | A193Gr.B8 | A193Gr.B8 | A193Gr.B8 |
| 12 | 螺帽NUT | A194.Gr.8 | A194.G.8 | A194.Gr.8 |
| 13 | 胶套HANDLECOVER | PLASTIC | PLASTIC | PLASTIC |
内螺纹四通球阀 流向图
内螺纹四通球阀 连接尺寸
PS:内螺纹四通球阀为定做产品，具体尺寸请联系上海川沪阀门有限公司
