四通球阀 | Q46F/PPL

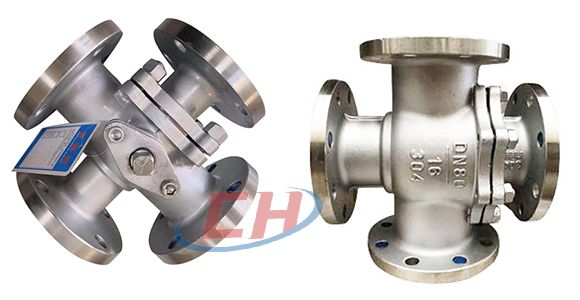

四通球阀 产品说明
四通球阀Q46F/PPL为X形垂直通道的球阀，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90度时，能使相近的两个通道实现两两相通。本阀门系列可配置多种驱动装置。
四通球阀 材质参数
| 零件名称 | 主要采用材质（常规配置） | ||
|---|---|---|---|
| 阀体、阀盖 | WCB | 304（CF8） | 316L（CF3M） |
| 填料 | PTFE、PPL、柔性石墨 | ||
| 球体 | WCB+HCr | 304（CF8） | 316L（CF3M） |
| 密封圈 | PTFE/PPL | PTFE/PPL | PTFE/PPL |
| 垫片 | PTFE/PPL | PTFE/PPL | PTFE/PPL |
| 阀杆 | 2Cr13 | 304 | 316L |
四通球阀 技术参数
| 公称压力 PN(MPa) | 试验压力 | ||
|---|---|---|---|
| 壳体 | 高压液密封 | 低压气密封 | |
| 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| Class 150 | 3.0 | 2.2 | |
| 适用工况 | 适用介质 | 水、油品、气等非腐蚀介质和酸碱腐蚀介质 | |
| 适用温度 | -29~250℃ | ||
| 适用规范 | 结构长度 | Q/CB | |
| 连接法兰 | JB79、GB9113、HG20592、ASME B16.5 | ||
| 检验试验 | JB/T 9092、API598 | ||
| 其余制造规范均按本厂标准 | |||

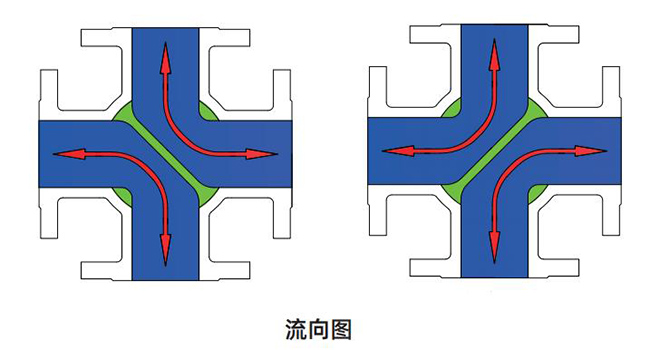

四通球阀 流向图

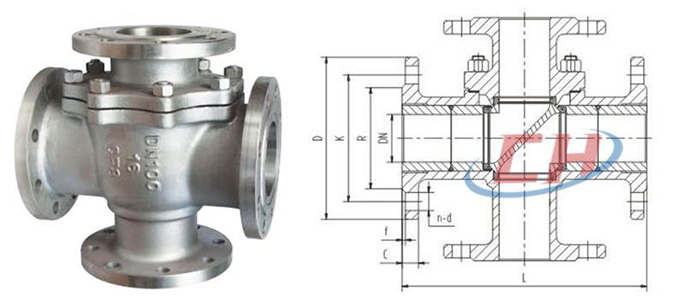

四通球阀 结构尺寸图
四通球阀 连接尺寸
| 公称通径 DN(mm) | 尺寸(mm) | ||||||
|---|---|---|---|---|---|---|---|
| L | D | K | R | C | f | n-d | |
| 15 | 150 | 95 | 65 | 45 | 14 | 2 | 4- φ14 |
| 20 | 164 | 105 | 75 | 55 | 16 | 2 | 4- φ14 |
| 25 | 180 | 115 | 85 | 65 | 16 | 2 | 4- φ14 |
| 32 | 200 | 135/140 | 100 | 78 | 18 | 2 | 4- φ18 |
| 40 | 220 | 145/150 | 110 | 85 | 18 | 3 | 4- φ18 |
| 50 | 240 | 160/165 | 125 | 100 | 20 | 3 | 4- φ18 |
| 65 | 260 | 180/185 | 145 | 120 | 20 | 3 | 4- φ18 |
| 80 | 280 | 195/200 | 160 | 135 | 20 | 3 | 8- φ18 |
| 100 | 320 | 215/220 | 180 | 155 | 22 | 3 | 8- φ18 |
| 125 | 380 | 245/250 | 210 | 185 | 22 | 3 | 8- φ18 |
| 150 | 440 | 280/285 | 240 | 210 | 24 | 3 | 8- φ23 |
| 200 | 550 | 335/340 | 295 | 265 | 24 | 3 | 12- φ23 |
| 250 | 670 | 405 | 355 | 320 | 30 | 3 | 12- φ25 |
| 300 | 850/720 | 460 | 410 | 375 | 30 | 4 | 12- φ25 |
