二片式内螺纹球阀 | Q11F

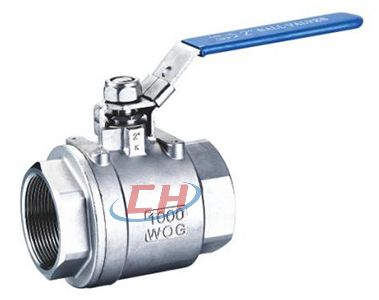

二片式内螺纹球阀 产品说明
二片式内螺纹球阀Q11F阀体采用1000WOG阀体，螺纹制式可选G螺纹、NPT螺纹、BSP螺纹、BSTP螺纹、RC螺纹等，阀座采用PTFE密封，可以在一定腐蚀和温度工作条件下工作，密封性能优秀，基本实现零泄漏。公称通径覆盖DN6到DN100，广泛应用水、气体、溶液、油品等场合使用。
二片式内螺纹球阀 材质参数
| NO. | PartsName | Material |
|---|---|---|
| 1 | 阀盖Bonnet | CF8/CF8M |
| 2 | 密封垫Gasket | PTFE |
| 3 | 阀体Body | CF8/CF8M |
| 4 | 阀座Seat | PTFE |
| 5 | 球体Ball | SS304/S3316 |
| 6 | 止推垫Stem gasket | PTFE |
| 7 | 填料Packing | PTFE |
| 8 | 填料压盖Packing gland | SS304 |
| 9 | 阀杆Stem | 3S304 |
| 10 | 手柄Handle | SS304 |
| 11 | 弹垫Spring washer | SS304 |
| 12 | 螺母Handle nut | ASTMA194B8 |
| 13 | 锁块Handle lock | SS304 |
| 14 | 皮套Handles sleeve | PLASTIC |

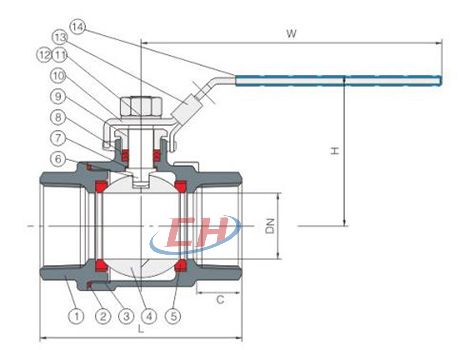

二片式内螺纹球阀 结构尺寸图
二片式内螺纹球阀 连接尺寸
| SIZE（inch） | DN | L | W | H | C | T | P |
|---|---|---|---|---|---|---|---|
| 1/4” | 12 | 52 | 91 | 49 | 10 | 12.7 | 28.5 |
| 3/8” | 12 | 52 | 91 | 49 | 13 | 12.7 | 28.5 |
| 1/2” | 15 | 62 | 106 | 52 | 14 | 127 | 28.5 |
| 3/4” | 20 | 70 | 118 | 62 | 19 | 22.1 | 35 |
| 1” | 25 | 82 | 127 | 68 | 21 | 22.1 | 35 |
| 1-1/4” | 32 | 95 | 136 | 76 | 22 | 23.6 | 38.1 |
| 1-1/2” | 38 | 104.5 | 171 | 86 | 22 | 23.6 | 38.1 |
| 2” | 48 | 118 | 171 | 98 | 24 | 23.6 | 38.1 |
| 2-1/2” | 65 | 162 | 215 | 129 | 26 | 35 | 55 |
| 3” | 80 | 180 | 240 | 140 | 31 | 35 | 55 |
| 4” | 98 | 220 | 317 | 153.5 | 37 | 35 | 55 |
