高平台对夹球阀 | Q71F

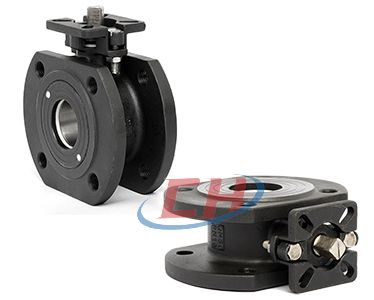

高平台对夹球阀 产品说明
高平台对夹球阀Q71F是阀体带安装平台的一种球阀，方便和手柄、气动执行器和电动执行器的连接而设计的一种球阀，具有结构紧凑，安装方便的特点。阀门是全通径球阀，无流阻，可以通过有复杂介质阀门，阀体密封圈可以选用PTFE四氟橡胶、PPL对位聚苯橡胶等，来适应于不同工作温度的场合。阀门广泛应用于水、气体、溶液等场合使用。
高平台对夹球阀 材质参数
| 序号NO. | 零件名称PARTS | 材质MATERIAL | ||
|---|---|---|---|---|
| 1 | 阀体BODY | WCB | CF8 | CF8M |
| 2 | 阀座SEAT | PTFE | ||
| 3 | 球体BALL | CF8 | CF8 | CF8M |
| 4 | O形圈O-RING | FPM | ||
| 5 | 垫片GASKET | PTFE | ||
| 6 | 阀盖BONNET | WCB | CF8 | CF8M |
| 7 | 螺柱BOLT | 304 | ||
| 8 | 螺母NUT | 304 | ||
| 9 | 阀杆STEM | 304 | 304 | 316 |
| 10 | 阀杆垫圈STEMWASHER | PTFE+25%GF | ||
| 11 | O形圈O-RING | FPM | ||
| 12 | 填料PACKING | PTFE | ||
| 13 | 耐磨垫WEARWASHER | PTFE+25%GF | ||
| 14 | 压圈GLAND | 304 | ||
| 15 | 蝶形弹簧DISCSPRING | 304 | ||
| 16 | 压板GLANDFLANGE | CF8 | ||
| 17 | 定位片STOPPER | 304 | ||
| 18 | 内六角螺钉HEXSOCKETBOLT | 304 | ||
| 19 | 螺母NUT | 304 | ||
| 20 | 手柄HANDLE | WCB/CF8 | ||
| 21 | 螺栓BOLT | 304 | ||
| 22 | 螺母NUT | 304 | ||

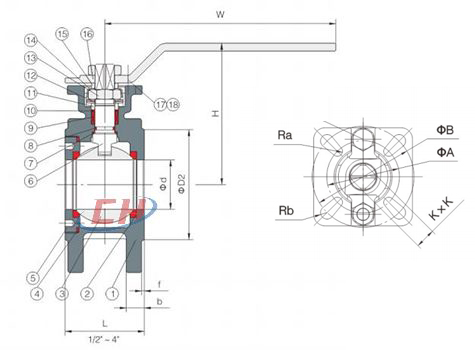

高平台对夹球阀 结构尺寸图
高平台对夹球阀 连接尺寸
| 尺寸Nominal Diameter | L | d | D2 | D1 | D | b | f | n-M | H | W | Ra | Rb | A | B | K×K | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1/2" | 35 | 15 | 45 | 65 | 95 | 10 | 2 | 4-M12 | 81 | 150 | 3.0 | 3.0 | 36 | 42 | 9X9 |
| 20 | 3/4" | 38 | 20 | 55 | 75 | 105 | 10.5 | 2 | 4-M12 | 86 | 150 | 3.0 | 3.0 | 36 | 42 | 9X9 |
| 25 | 1" | 43 | 25 | 65 | 85 | 115 | 12 | 2 | 4-M12 | 93 | 180 | 3.0 | 3.5 | 42 | 50 | 11X11 |
| 32 | 1-1/4" | 53 | 32 | 78 | 100 | 135 | 15 | 2 | 4-M16 | 103 | 180 | 3.0 | 3.5 | 42 | 50 | 11X11 |
| 40 | 1-1/2" | 63 | 38 | 85 | 110 | 145 | 16 | 2.5 | 4-M16 | 120 | 210 | 3.5 | 4.5 | 50 | 70 | 14X14 |
| 50 | 2" | 73 | 44 | 100 | 125 | 160 | 16.5 | 2.5 | 4-M16 | 127 | 210 | 3.5 | 4.5 | 50 | 70 | 14X14 |
| 65 | 2-1/2" | 95 | 57 | 120 | 145 | 180 | 18 | 3 | 4-M16 | 144 | 260 | 4.5 | 5.5 | 70 | 102 | 17X17 |
| 80 | 3" | 118 | 73 | 135 | 160 | 195 | 20 | 3 | 8-M16 | 154 | 260 | 4.5 | 5.5 | 70 | 102 | 17X17 |
| 100 | 4" | 140 | 90 | 155 | 180 | 215 | 20 | 3 | 8-M16 | 172 | 330 | 4.5 | 5.5 | 70 | 102 | 17X17 |
| 125 | 5" | 165 | 110 | 185 | 210 | 250 | 22 | 3 | 8-M16 | 220 | 650 | 5.5 | 6.5 | 102 | 125 | 22X22 |
| 150 | 6" | 195 | 145 | 210 | 240 | 285 | 22 | 3 | 8-M20 | 245 | 800 | 5.5 | 6.5 | 102 | 125 | 27X27 |
| 200 | 8" | 275 | 195 | 265 | 295 | 340 | 24 | 3 | 12-M20 | 340 | 1000 | 5.5 | 6.5 | 102 | 125 | 27X27 |
