全天候呼吸阀 | GFQ
全天候呼吸阀 产品说明
GFQ全天候呼吸阀又名全天候呼吸阀,储罐呼吸阀,为阀座相互重叠的重力式结构。其特点是阀盘与阀座之间采用带空气垫的软接触,气密性好,不易结霜冻结,适宜于寒冷的地区使用。该阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该阀设计合理,结构简单,使用方便,是储罐的必备产品。
该阀适用于储存闪点低于28 ℃的甲类油品和闪点低于60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。 全天候呼吸阀可与ZGB-1波纹储罐阻火器配套使用。如需要带阻火装置呼吸阀,请选用ZFQ-1防爆阻火呼吸阀。
全天候呼吸阀 特点及性能
新型全天候呼吸阀壳体选用碳钢、铝合金和不锈钢,耐腐蚀性好;阀盘采用四氟材料,耐低温,防冻性能好;结构简单,易检修,安全方便; 新型全天候呼吸阀性能完全符合石油工业部标准SY7511-87规定。
全天候呼吸阀 技术参数
压力|等级 | A | B | C | D | E |
---|---|---|---|---|---|
正压 | +355Pa (+36毫米水柱) | +665Pa (+68毫米水柱) | +980Pa (+100毫米水柱) | +1375Pa (+140毫米水柱) | +1765Pa (+180毫米水柱) |
负压 | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) |
全天候呼吸阀 结构尺寸图
全天候呼吸阀 连接尺寸
公称通径 (mm) | 安装尺寸(mm) | ||||
---|---|---|---|---|---|
D | K | L | H | n×φ | |
DN25 | 115 | 85 | 160 | 165 | 4×14 |
DN32 | 135 | 100 | 180 | 185 | 4×18 |
DN40 | 145 | 110 | 190 | 190 | 4×18 |
DN50 | 160 | 125 | 220 | 220 | 4×18 |
DN80 | 195 | 160 | 270 | 260 | 8×18 |
DN100 | 215 | 180 | 310 | 280 | 8×18 |
DN150 | 280 | 240 | 380 | 330 | 8×22 |
DN200 | 335 | 295 | 450 | 380 | 12×22 |
DN250 | 395 | 350 | 520 | 420 | 12×22 |
DN400 | 565 | 515 | 670 | 520 | 16×26 |

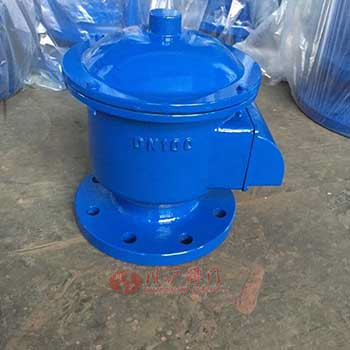

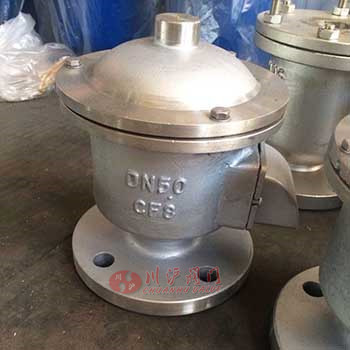

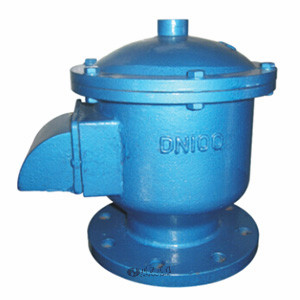

全天候呼吸阀图片
