全天候防火呼吸阀 | QZF-89
全天候防火呼吸阀 产品说明
QZF-89全天候防火呼吸阀是安装在石油化工固定顶罐上的通气装置，起防止罐内超压或超真空使储罐遭受损坏，起阻止外界火焰传入，减少罐内液体挥发损耗作用。该呼吸阀具有结构合理，通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该呼吸阀采用四氟密封，具有防冻性，适合寒冷地区使用。
全天候防火呼吸阀 特点及性能
新型全天候防火呼吸阀壳体选用碳钢、铝合金和不锈钢，耐腐蚀性好；阀盘采用四氟材料，耐低温，防冻性能好；结构简单，易检修，安全方便； 新型全天候防火呼吸阀性能完全符合石油工业部标准SY7511-87规定。
全天候防火呼吸阀 技术参数
| A级正压 | 355Pa (36毫米水柱) |
|---|---|
| 负压 | 295Pa (30毫米水柱) |
| B级正压 | 980Pa (100毫米水柱) |
| 负压 | 295Pa (30毫米水柱) |
| C级正压 | 1765Pa (180毫米水柱) |
| 负压 | 295Pa (30毫米水柱 |

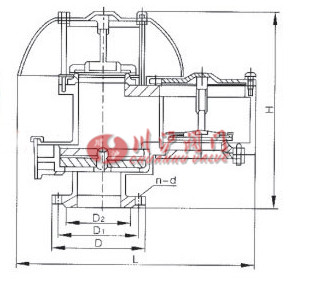

全天候防火呼吸阀 结构尺寸图
全天候防火呼吸阀 连接尺寸
| 规格 | 图号 | 重 量 ( Kg/台） |
安装尺寸（毫米） | ||||||
|---|---|---|---|---|---|---|---|---|---|
| H | L | D | D1 | D2 | n | d | |||
| DN50 | QZF-50 | 25 | 360 | 362 | 140 | 110 | 90 | 4 | 14 |
| DN80 | QZF-80 | 40 | 445 | 513 | 185 | 150 | 125 | 4 | 18 |
| DN100 | QZF-100 | 47 | 445 | 513 | 205 | 170 | 145 | 4 | 18 |
| DN150 | QZF-150 | 71 | 610 | 640 | 260 | 225 | 200 | 8 | 18 |
| DN200 | QZF-200 | 98 | 700 | 770 | 315 | 280 | 255 | 8 | 18 |
| DN250 | QZF-250 | 130 | 828 | 918 | 370 | 335 | 310 | 12 | 18 |
