管道阻火器 | GYW
管道阻火器 产品说明
GYW型管道阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。易检修，安装方便。耐烧性能合格，耐烧试验1小时无回火现象。 阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。
管道阻火器 用途
1、输送可燃性气体的管道上；
2、火炬系统；
3、油气回收系统；
4、加热炉燃料气的管网上；
5、气体净化通化系统；
6、气体分析系统；
7、煤矿瓦斯排放系统

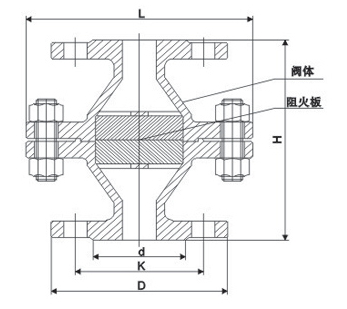

管道阻火器 结构尺寸图
管道阻火器 连接尺寸
| 型号 | 口径 | PN (MPa) |
外形尺寸（mm） | 螺栓 | ||||
|---|---|---|---|---|---|---|---|---|
| K | D | DL | L | 数量 | 螺纹 | |||
| GYW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
| GYW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
| GYW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
| GYW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 | |
| GYW-80 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 | |
| GYW-100 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 | |
| GYW-150 | DN150 | 240 | 285 | 460 | 360 | 8 | M20 | |
| GYW-200 | DN200 | 295 | 340 | 520 | 420 | 12 | M20 | |
| GYW-250 | DN250 | 355 | 405 | 580 | 430 | 12 | M24 | |
| GYW-300 | DN300 | 410 | 460 | 705 | 450 | 12 | M24 | |
| GYW-600 | DN600 | 770 | 840 | 1120 | 580 | 20 | M33 | |
