复合式排气阀 | CARX

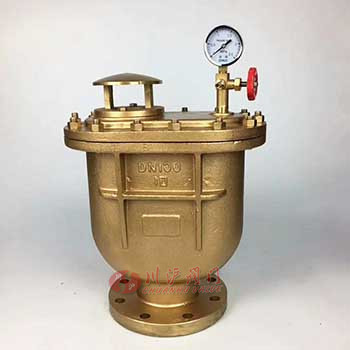

复合式排气阀图片

复合式排气阀 产品说明
CARX复合式排气阀本阀阀体为圆桶状,阀门内件包括不锈钢浮球、杠杆及阀瓣。本阀安装在泵出口处或配水管线 中,用来排除集积在管中的空气,以提高管线及不泵的使用效率,当管内一旦产生负压时,此阀迅速吸入外界空气,以 防止管线园负压而损坏。复合式排气阀用于管路上的高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工 作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出 现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破 裂。其工作原理是:当管内开始注水时,阀辩处在开启的位置,进行大量排气,当空气排完时,阀内充满水,浮球上升 并带动阀瓣关闭,停止排气,当管内水正常输送时,如有少量空气聚集在阀内到相当的程度,阀内水位下降,此时空气 由小孔排出。当水泵停止时,管内水流空或遇管内产生负压,此时塞头迅速开启,吸入空气,确保管线安全。介质温 度:0-80摄氏度
复合式排气阀 主要技术参数
公称压力 1.0~1.6MPa
公称通径 25-200mm
适用介质 水、油等非腐蚀性液体
适用温度 0~80℃
试验标准 GB/T 13927 API598
复合式排气阀 材质
序号 名称 材质
1 阀 体 HT200
2 阀 盖 HT200
3 浮 球 SUS 304
4 杠杆架 铸铜ZH59
5 铸铜ZH59
6 塞 头 丁睛橡胶NBR
复合式排气阀 安装示意图

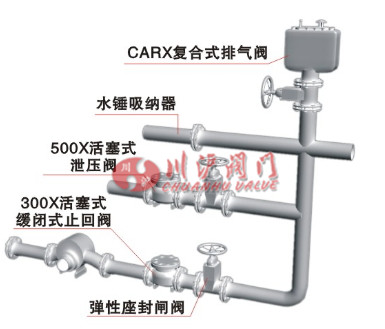

复合式排气阀安装示意图

复合式排气阀 结构尺寸图

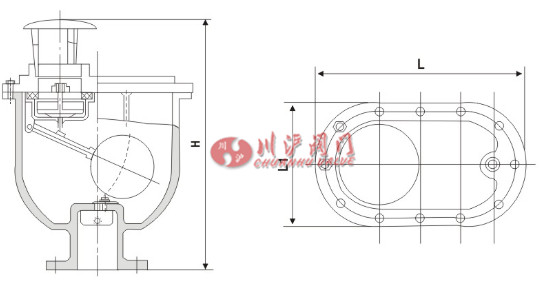

复合式排气阀结构图

复合式排气阀 连接尺寸
型号 公称通径 DN(mm) 尺寸(mm)
H L L1 D D1 D2 z-φd
CARX-1.0
CARX-1.6
20 375 290 180 105 75 55 4-12
25 375 290 180 115 85 65 4-14
50 480 360 205 160 125 100 4-14
80 520 405 245 195 160 135 4-18
100 530 405 245 215 180 155 4-18
复合式排气阀图片

复合式排气阀图片 复合式排气阀图片
