防爆阻火呼吸阀 | ZFQ-1
防爆阻火呼吸阀 产品说明
ZFQ-1防爆阻火呼吸阀又名HXF-IZ防爆阻火呼吸阀,是根据GFQ-2全天候呼吸阀进行改进的新型呼吸阀,阻火与呼吸连成一体,有利于安装;同时降低成本,其原理与QZF-89全天候防火呼吸阀基本相同,但呼气及吸气比QZF-89呼吸阀有一定差距。采用弹簧限位阀板,由正负压力决定或呼或吸.呼吸阀应该具有泄放正压和负压两方面功能,具体则是:当容器承受正压时,呼吸阀打开呼出气体泄放正压;当容器承受负压时,阻火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内,保证容器安全。
防爆阻火呼吸阀 特点及性能
1、新型防爆阻火呼吸阀材质设计结构合理,阻火与呼吸连成一体,降低成本。
2、阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。
3、阻火呼吸阀是安装在固定顶罐上的通风装置,减少油品蒸发、损失,是节能减排的优良产品,能够为企业节约资源。
4、它具有能对石油储罐内外压力进行自动调节的特点。
5、结构简单、重量轻、易检修、安装方便。
6、阻爆性能合格,连续13次阻爆性能试验每次都能阻火。
7、耐低温防冻性能合格:在-42度操作2小时,压力阀盘、真空阀盘合密封均无变形现象。
8、在常温36度连续操作72小时,动作10000次,压力阀盘、真空阀盘和导杆接触面无任何磨损合碰伤迹象,导杆升降灵敏无卡死现象。
防爆阻火呼吸阀 操作压力
压力|等级 | A | B | C | D | E |
---|---|---|---|---|---|
正压 | +355Pa (+36毫米水柱) | +665Pa (+68毫米水柱) | +980Pa (+100毫米水柱) | +1375Pa (+140毫米水柱) | +1765Pa (+180毫米水柱) |
负压 | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) |

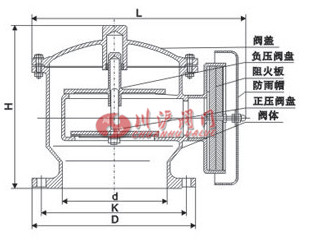

防爆阻火呼吸阀 结构尺寸图
防爆阻火呼吸阀 连接尺寸
公称通径(mm) | 安装尺寸(mm) | ||||
---|---|---|---|---|---|
D | K | L | H | n×φ | |
DN25 | 115 | 85 | 160 | 165 | 4×14 |
DN32 | 135 | 100 | 180 | 185 | 4×18 |
DN40 | 145 | 110 | 190 | 190 | 4×18 |
DN50 | 160 | 125 | 220 | 220 | 4×18 |
DN80 | 195 | 160 | 270 | 260 | 8×18 |
DN100 | 219 | 180 | 310 | 280 | 8×18 |
DN150 | 280 | 240 | 380 | 330 | 8×22 |
DN200 | 335 | 295 | 450 | 380 | 12×22 |
DN250 | 395 | 350 | 520 | 420 | 12×22 |
DN400 | 565 | 515 | 670 | 520 | 16×26 |

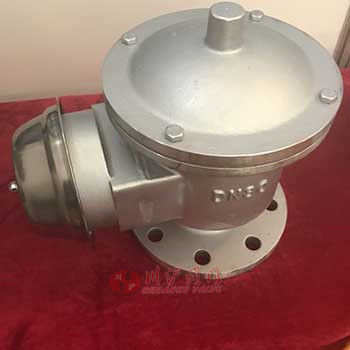

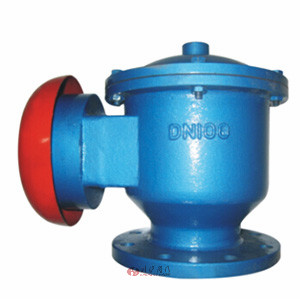

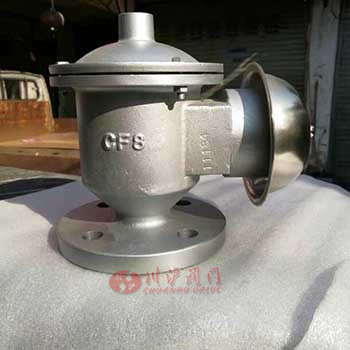

防爆阻火呼吸阀图片
