带接管阻火单呼阀 | HXF-VIIZ

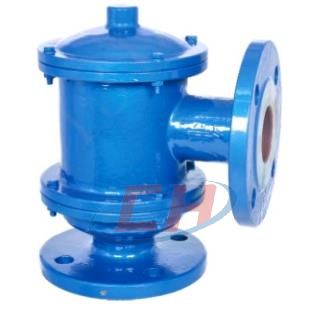

带接管阻火单呼阀 产品说明
HXF-VIIZ带接管阻火单呼阀是固定在储罐顶上的通气装置。只排气不吸气，以保证罐内压的正常状态，防止罐内超压使储罐遭受损坏，也可减少罐内液体挥发损耗。它可接储罐内的废氮回收，将储罐排出气体进行回收、楚烧、吸附处理，真正做到了高效、节能、环保。带接管呼吸阀连接方式选用法兰。带接管阻火单呼阀 特点及保养和维修
本阀具有通气量大，密封性能好，泄漏量小，耐腐蚀、阻爆等特点。
保养与维修
为了确保新型防爆阻火呼吸阀的性能达到完全使用的目的。呼吸阀在半年进行检查和保养。
1、检查压力阀盘和真空阀盘动作是否灵活，导杆阀环接触有无损伤。
2、重新安装压力阀盘时，要保证接触面严密，导杆升降灵活。
3、起用新的呼吸阀时，必须清除阀盘间的防震物，该阀一定要垂直安装。
带接管阻火单呼阀 操作压力
| 压力|等级 | A | B | C | D | E |
|---|---|---|---|---|---|
| 正压 | +355Pa (+36毫米水柱) | +665Pa (+68毫米水柱) | +980Pa (+100毫米水柱) | +1375Pa (+140毫米水柱) | +1765Pa (+180毫米水柱) |
带接管阻火单呼阀 结构尺寸图
带接管阻火单呼阀 连接尺寸
| 公称通径DN(mm) | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 安装尺寸 | L | 180 | 210 | 210 | 225 | 240 | 260 | 280 | 375 | 445 | 510 | 580 | |
| H | 210 | 250 | 250 | 270 | 285 | 325 | 350 | 400 | 445 | 485 | 560 | ||
| L1 | 115 | 135 | 135 | 140 | 145 | 160 | 175 | 225 | 275 | 310 | 345 | ||
| H1 | 125 | 150 | 150 | 155 | 175 | 200 | 205 | 230 | 250 | 270 | 310 | ||
