带呼出接管阻火呼吸阀 | HXF-IVZ

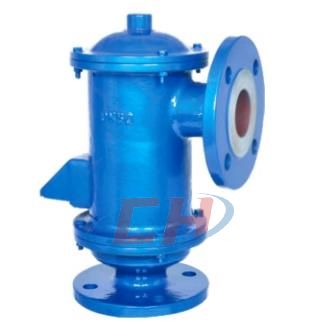

带呼出接管阻火呼吸阀 产品说明
HXF-IVZ带呼出接管阻火呼吸阀是固定在储罐顶上的通气装置。以保证罐内压力的正常状态，防止罐内超压使储罐遭受损坏，也可减少罐内液体挥发损耗。它可接储罐内的废氨回收，将储罐排出气体进行回收、英烧、吸附处理，真正做到了高效、节能、环保。带接管呼吸阀连接方式选用法兰连接。
带呼出接管阻火呼吸阀 特点及保养和维修
本阀具有通气量大，密封性能好，泄漏量小，耐腐蚀、阻爆等特点。
保养与维修
为了确保新型防爆阻火呼吸阀的性能达到完全使用的目的。呼吸阀在半年进行检查和保养。
1、检查压力阀盘和真空阀盘动作是否灵活，导杆阀环接触有无损伤。
2、重新安装压力阀盘时，要保证接触面严密，导杆升降灵活。
3、起用新的呼吸阀时，必须清除阀盘间的防震物，该阀一定要垂直安装。
带呼出接管阻火呼吸阀 操作压力
| 压力|等级 | A | B | C | D | E |
|---|---|---|---|---|---|
| 正压 | +355Pa (+36毫米水柱) | +665Pa (+68毫米水柱) | +980Pa (+100毫米水柱) | +1375Pa (+140毫米水柱) | +1765Pa (+180毫米水柱) |
| 负压 | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) |
带呼出接管阻火呼吸阀 结构尺寸图
带呼出接管阻火呼吸阀 连接尺寸
| 公称通径DN(mm) | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 安装尺寸 | L | 210 | 240 | 240 | 265 | 280 | 305 | 340 | 440 | 520 | |||
| H | 285 | 330 | 330 | 350 | 380 | 410 | 460 | 530 | 620 | ||||
| L1 | 115 | 130 | 130 | 140 | 150 | 160 | 175 | 225 | 265 | ||||
| H1 | 205 | 230 | 230 | 240 | 270 | 290 | 320 | 365 | 400 | ||||
