带双接管阻火呼吸阀 | HXF-IIZ
带双接管阻火呼吸阀 产品说明
HXF-IIZ带双接管阻火呼吸阀是固定在储罐顶上的通气装置。以保证罐内压力的正常状态，防止罐内超压使储罐遭受损坏，也可减少罐内液体挥发损耗。它可接储罐内的废氮回收，将储罐排出气体进行回收、苑烧、吸附处理，真正做到了高效、节能、环保。双接管阻火呼吸阀连接方式选用法兰连接双接管阻火呼吸阀也可用在旧罐改造上。如旧罐不可以重新开孔。可将氨气接管经过氨封阀后，直接在双接管阻火呼吸阀的吸入法兰上。用于保证储罐氨封。
带双接管阻火呼吸阀 特点及保养和维修
本阀具有通气量大，密封性能好，泄漏量小，耐腐蚀、阻爆等特点。
保养与维修
为了确保新型防爆阻火呼吸阀的性能达到完全使用的目的。呼吸阀在半年进行检查和保养。
1、检查压力阀盘和真空阀盘动作是否灵活，导杆阀环接触有无损伤。
2、重新安装压力阀盘时，要保证接触面严密，导杆升降灵活。
3、起用新的呼吸阀时，必须清除阀盘间的防震物，该阀一定要垂直安装。
带双接管阻火呼吸阀 操作压力
| 压力|等级 | A | B | C | D | E |
|---|---|---|---|---|---|
| 正压 | +355Pa (+36毫米水柱) | +665Pa (+68毫米水柱) | +980Pa (+100毫米水柱) | +1375Pa (+140毫米水柱) | +1765Pa (+180毫米水柱) |
| 负压 | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) |

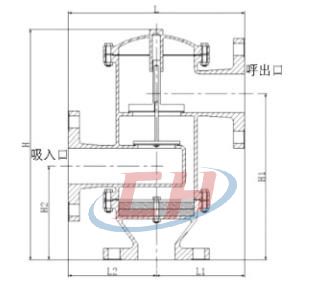

带双接管阻火呼吸阀 结构尺寸图
带双接管阻火呼吸阀 连接尺寸
| 公称通径DN(mm) | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 安装尺寸 | L | 230 | 260 | 260 | 285 | 300 | 320 | 350 | 460 | 530 | |||
| H | 285 | 330 | 330 | 350 | 380 | 410 | 460 | 530 | 620 | ||||
| L1 | 115 | 130 | 130 | 140 | 150 | 160 | 175 | 230 | 265 | ||||
| L2 | 115 | 130 | 130 | 140 | 150 | 160 | 175 | 230 | 265 | ||||
| H1 | 205 | 230 | 230 | 240 | 270 | 290 | 320 | 360 | 400 | ||||
| H2 | 125 | 145 | 145 | 150 | 160 | 175 | 190 | 230 | 245 | ||||
