液压安全阀 | GYA

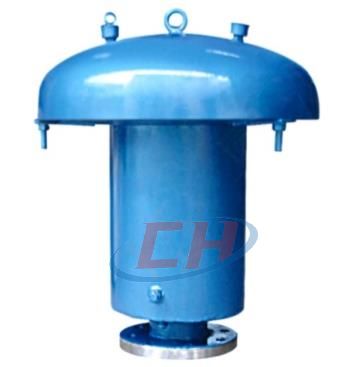

液压安全阀 产品说明
1、液压安全阀装于油罐顶部与呼吸阀配合使用，在呼吸阀一旦失灵，改阀为保护储存罐时起安全作用。
2、液压安全阀工作压力，高于呼吸阀的工作压力时，液压安全阀一般不工作，当呼吸阀不能满足储罐通气要求时才开始工作。
3、订货时请指明名称、规格、型号。
4、安装完毕后，加入防冻油或防冻液。
液压安全阀 操作压力
| 压力|等级 | A | B | C | D | E |
|---|---|---|---|---|---|
| 正压 | +550Pa (+56毫米水柱) | +860Pa (+88毫米水柱) | +1176Pa (+120毫米水柱) | +1570Pa (+160毫米水柱) | +1960Pa (+200毫米水柱) |
| 负压 | -490Pa (-50毫米水柱) | -490Pa (-50毫米水柱) | -490Pa (-50毫米水柱) | -490Pa (-50毫米水柱) | -490Pa (-50毫米水柱) |

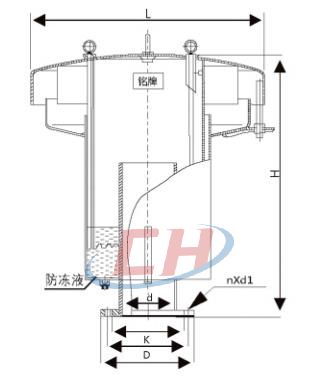

液压安全阀 结构尺寸图
液压安全阀 连接尺寸
| 公称通径DN(mm) | DN50 | DN65 | DN80 | DN100 | DN150 | DN200 | DN250 | DN300 | |
|---|---|---|---|---|---|---|---|---|---|
| 重量(kg) | 16 | 20 | 25 | 30 | 45 | 56 | 67 | 80 | |
| 安装尺寸 | L | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |
| H | 480 | 520 | 560 | 600 | 640 | 680 | 720 | 760 | |
