氧气过滤器 | FPQ/OF
氧气过滤器 产品说明
氧气过滤器适用于易燃、易爆、含尘气体的管道过滤。当含固态杂质的气体通过管道时，有可能产生剧烈摩擦而被引燃，其后果不堪设想；含尘气体往往会引起终端用气设备的堵塞。本产品具有确保设备安全运行，正常供气的作用，因而已被冶金、化工、机械加工等行业广泛选用。（本产品属于压力容器设备）。
氧气过滤器 产品特点
1、氧气过滤器的滤筒内管和外筒与管道在同一直线，因而气流能较平缓地进入滤筒内，基本上无紊流产生，压力损失小于0.02MPa。
2、根据工艺要求可选用不同的过滤精度，一般以60~100目为宜。
3、本产品在出厂时严格按脱脂工艺清洗油除锈，用户可直接将其与管道安装后投运。
4、安装时，做一次管道吹风2次。

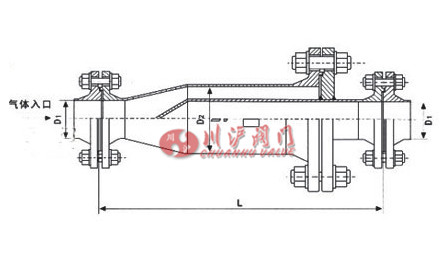

氧气过滤器 结构尺寸图
氧气过滤器 连接尺寸
| 氧气过滤器 公称通径DN |
D | D2 | 氧气过滤器的结构长度L | |
|---|---|---|---|---|
| 1.6 | 1.6～4.0 | |||
| 40 | 45 | 89 | 450 | 460 |
| 50 | 57 | 108 | 510 | 500 |
| 65 | 73 | 133 | 600 | 600 |
| 80 | 89 | 219 | 620 | 640 |
| 100 | 108 | 219 | 720 | 770 |
| 125 | 133 | 273 | 820 | 900 |
| 150 | 159 | 325 | 920 | 1000 |
| 200 | 219 | 426 | 1200 | 1250 |
| 250 | 273 | 529 | 1650 | 1600 |
| 300 | 325 | 630 | 1700 | 1900 |
| 350 | 377 | 720 | 1800 | 2200 |
| 400 | 426 | 820 | 2100 | 2400 |
