T型过滤器 | SRT/SBY

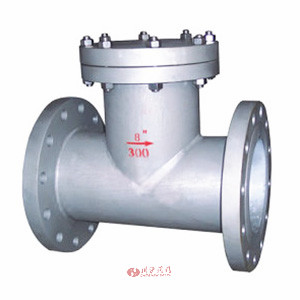

T型过滤器 产品说明
T型过滤器采用碳钢、不锈钢材质焊接而成，分SRT直角式过滤器和SBY直通式过滤器两种结构，是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。
T型过滤器 技术参数
| 压力范围 | PN10-PN40 |
|---|---|
| 温度范围 | －40℃-500℃ |
| 传动方式 | 自动 |
| 阀体材质 | 铸钢、不锈钢 |

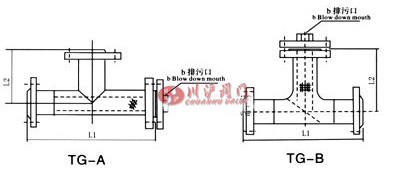

T型过滤器 结构尺寸图
T型过滤器 连接尺寸
| 公称通径 DN |
安装尺寸 | 排放口 | 有效过滤面积(m3) | 重量 kg |
||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | Ⅰ | Ⅱ | Ⅲ | |||
| 50 | 298 | 158 | 268 | R3/8" | DN20 平面 |
DN20 凸面 |
0.00277 | 13.6 |
| 65 | 337 | 179 | 304 | 0.00421 | 18.9 | |||
| 80 | 370 | 195.5 | 330 | 0.00552 | 24 | |||
| 100 | 432 | 225 | 382 | 0.0088 | 36.3 | |||
| 150 | 557 | 280 | 482 | 0.01696 | 68.9 | |||
| 200 | 678 | 332.5 | 578 | 0.0355 | 140 | |||
| 250 | 791 | 383 | 66 | 0.0529 | 216.2 | |||
| 300 | 918 | 437 | 768 | 0.0686 | 215. | |||
| 公称通径 DN |
安装尺寸 | 排放口 | 有效过滤面积(m3) | 重量 kg |
||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | Ⅰ | Ⅱ | Ⅲ | |||
| 50 | 402 | 222 | 46 | R1/3" | DN20 平面 |
DN20 凸面 |
0.00387 | 8.9 |
| 65 | 469 | 255 | 76 | 0.00592 | 12.6 | |||
| 80 | 512 | 282 | 89 | 0.00811 | 15.8 | |||
| 100 | 590 | 330 | 105 | 0.013 | 23.4 | |||
| 150 | 773 | 423 | 143 | R3/4" | 0.026 | 47.2 | ||
| 200 | 951 | 510 | 178 | 0.0459 | 98.4 | |||
| 250 | 1099 | 599 | 216 | 0.0706 | 154.7 | |||
| 300 | 1291 | 691 | 254 | 0.0942 | 232. | |||
