卫生级过滤器 | WGL81F
卫生级过滤器 产品说明
WGL81F卫生级过滤器是去除液体中少量固体颗粒的小型设备,可保护压缩机、泵、仪表和其他设备正常工作,当流体进入置有一定规格滤网的滤筒后其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此使用维护极为方便。该系列过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便,价格低廉等优点。
WGL81F卫生级过滤器其主要适用的物料有食品,制药,生产中有卫生要求的物料,如:啤酒、饮料、乳制品、糖浆等。
卫生级过滤器 技术参数
公称通径 | 19-123 |
---|---|
阀体材质 | 304、316、316L |
滤芯材质 | 304、316L |
过滤精度 | 10目~200目 |
连接形式 | 卡盘、焊接 |
适用场合 | 制药,化工,轻工,食品,水处理 |
卫生级过滤器 结构尺寸图
卫生级过滤器 连接尺寸
规格 | ¢G | D | B | L | H | C | 重量KG |
---|---|---|---|---|---|---|---|
¢19 | 19.1 | 50.5 | 16 | 150 | 103 | 38 | 1 |
¢25 | 25.4 | 50.5 | 22 | 160 | 103 | 38 | 1.07 |
¢32 | 31.7 | 50.5 | 29 | 180 | 103 | 51 | 1.1 |
¢38 | 38.1 | 50.5 | 35 | 200 | 108 | CT | 1.3 |
¢45 | 45 | 64 | 42 | 200 | 108 | 63 | 2 |
¢51 | 50.8 | 64 | 48 | 230 | 138 | 76 | 2.4 |
¢57 | 57 | 77 | 53 | 260 | 166 | 89 | 3.2 |
¢63 | 63.5 | 77 | 59 | 265 | 166 | 89 | 3.6 |
¢76 | 76.2 | 91 | 72 | 300 | 181 | 108 | 4.7 |
¢89 | 88.9 | 106 | 85 | 345 | 232 | 133 | 8.2 |
¢102 | 101.6 | 119 | 9» | 390 | 239 | 159 | 11.2 |
¢108 | 108 | 119 | 104 | 400 | 239 | 159 | 11.5 |
¢123 | 133 | 145 | 129 | 433.5 | 299 | 204 | 13.15 |

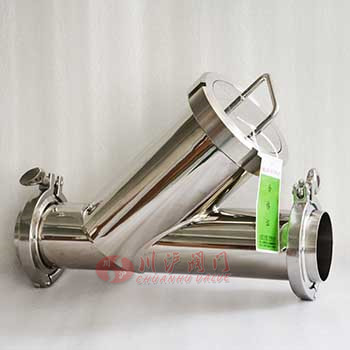

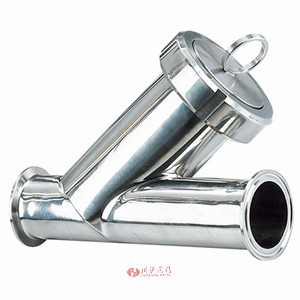

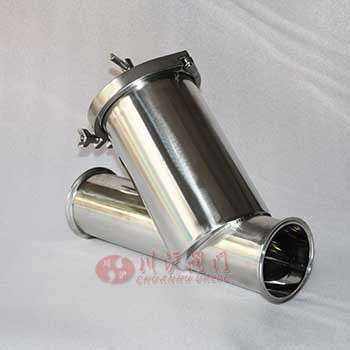

卫生级过滤器图片
