高低接管篮式过滤器 | SRB
高低接管篮式过滤器 产品说明
高低接管篮式过滤器主要由进出口的接管和法兰、筒体、滤篮、筒体法兰、筒体法兰盖及紧固件等组成。当液体通过进口进入筒体流经滤蓝后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口流出出。当需要清洗时，打开底部排污口，排净流体，拆卸筒体法兰盖，清洗后重新装入即可。适用于：水、蒸汽、油品等介质，使用温度一般在-40-300℃。（注：具体使用条件以过滤器设计条件为准。）本厂的高低篮式过滤器可以根据客户的实际使用情况进行设计。高低接管篮式过滤器 技术参数
| 壳体材质 | 铸铁、碳钢 | 不锈钢 |
|---|---|---|
| 滤框滤网材质 | 不锈钢 | |
| 密封件材质 | 耐油石棉、柔性石墨、聚四氟乙烯 | |
| 工作温度(℃) | -30～+380 | -80～+450 |
| 公称压力(MPa) | 0.6～6.4 (150Lb～300Lb) | |
| 过滤精度（目/in） | 10-300 | |
| 连接方式 | 法兰、对焊 | |

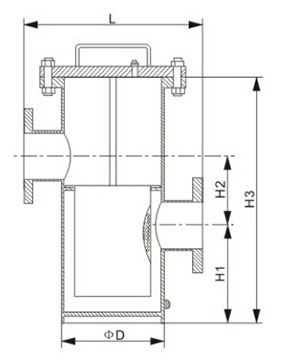

高低接管篮式过滤器 结构尺寸图
高低接管篮式过滤器 连接尺寸
| 通径 | L | D1 | H1 | H2 | H3 | |
|---|---|---|---|---|---|---|
| DN25 | 1" | 220 | 89 | 110 | 70 | 280 |
| DN32 | 1-1/4" | 220 | 89 | 110 | 70 | 285 |
| DN40 | 1-1/2" | 280 | 108 | 120 | 100 | 340 |
| DN50 | 2" | 280 | 108 | 120 | 100 | 340 |
| DN65 | 2-1/2" | 330 | 140 | 160 | 110 | 400 |
| DN80 | 3" | 340 | 159 | 180 | 140 | 460 |
| DN100 | 4" | 420 | 219 | 220 | 170 | 550 |
| DN125 | 5" | 500 | 273 | 310 | 220 | 720 |
| DN150 | 6" | 500 | 273 | 310 | 220 | 720 |
| DN200 | 8" | 560 | 325 | 390 | 280 | 900 |
| DN250 | 10" | 660 | 426 | 480 | 320 | 1070 |
| DN300 | 12" | 750 | 478 | 640 | 400 | 1360 |
