锻钢Y型过滤器 | GL61Y
锻钢Y型过滤器 产品说明
GL61Y锻钢Y型过滤器适合在高压的场合使用，是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
锻钢Y型过滤器 技术参数
| 公称通径DN | 15-100 |
|---|---|
| 阀体材质 | WCB、CF8、WC6、CF3M |
| 滤芯材质 | 304、316L |
| 过滤精度 | 10目~500目 |
| 连接形式 | 法兰、对焊、螺纹、承插焊 |
| 法兰压力 | 4.0-25.0MPa |
| 垫片材质 | 金属环、金属缠绕、齿轮组合 |

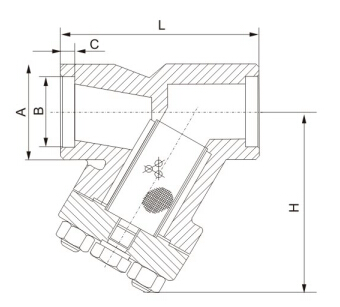

锻钢Y型过滤器 结构尺寸图
锻钢Y型过滤器 连接尺寸
| 公称通径 (DN) | L | H2 | A | B | C |
|---|---|---|---|---|---|
| 15 | 100 | 120 | 40.5 | 22.2 | 9.6 |
| 20 | 100 | 120 | 40.5 | 27.7 | 12.7 |
| 25 | 120 | 140 | 51 | 34.5 | 12.7 |
| 32 | 140 | 130 | 56 | 42.6 | - |
| 40 | 140 | 155 | 66 | 49.1 | 12.7 |
| 50 | 170 | 198 | 83 | 61.1 | 15.9 |
| 65 | 200 | 180 | 90 | 76.8 | - |
| 80 | 290 | 230 | 110 | 89.8 | - |

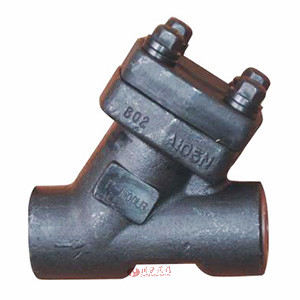

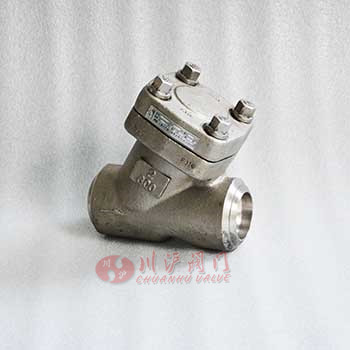

锻钢Y型过滤器图片
