衬氟Y型过滤器 | GL41F46
衬氟Y型过滤器 产品说明
GL41F46衬氟Y型过滤器是本厂根据客户使用要求结合过滤器和氟塑料衬里阀门的优点研发的一种新型的过滤器产品。本产品适用于：各种浓度的盐酸、硫酸、氢氟酸以及王水、硝酸、各种有机酸、强碱、强氧化剂或浓稀酸交替、各种有机溶剂和除熔融碱金属、元素氟及芳香烃类外的其他强腐蚀性介质（注：不同的衬里材料适用介质有所不同）。本产品壳体材质以碳钢内衬氟塑料，滤网材质为F46、F4等材质。本产品具有耐腐蚀强、过滤效率高、维护方便等优点。
衬氟Y型过滤器 技术参数
| 公称通径DN | 25-200 |
|---|---|
| 阀体材质 | 碳钢衬氟 |
| 滤芯材质 | F46、F4 |
| 过滤精度 | 10目~100目 |
| 连接形式 | 法兰 |
| 法兰压力 | 0.25-2.5MPa，150lb |
| 法兰密封面 | RF |
| 垫片材质 | PTFE |

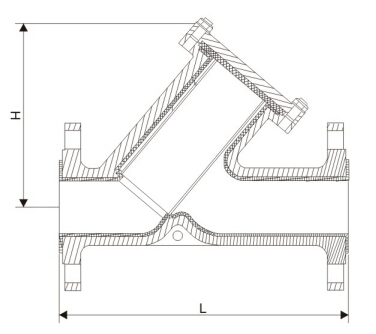

衬氟Y型过滤器 结构尺寸图
衬氟Y型过滤器 连接尺寸
| 通径 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 165 | 185 | 200 | 230 | 295 | 315 | 355 | 405 | 480 | 605 |
| H | 115 | 115 | 145 | 165 | 175 | 205 | 230 | 285 | 315 | 400 |

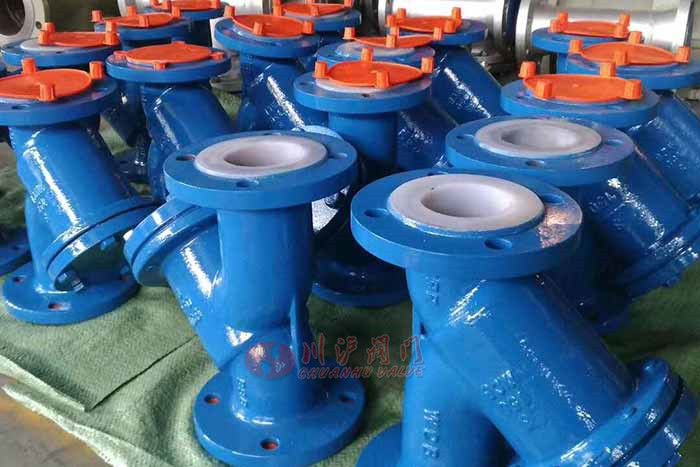

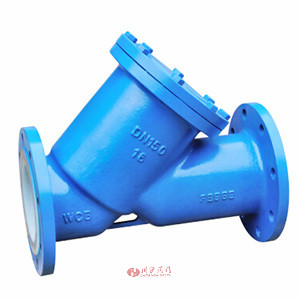

衬氟Y型过滤器图片
