汽水分离器 | AS7
汽水分离器 产品说明
汽水分离器AS7用于除去蒸汽，压缩空气和气体系统中的液体。根据应用，需要安装合适的蒸汽疏水阀（FT）或者空气疏水阀（CA）来排除冷凝水/液体。蒸汽应用安装FT浮球疏水阀和AV排空气阀压缩空气/气体应用：安装CA浮球排液阀
性能特点
●密封式设计，无易损件。
●分离效率高达99%。
●最低压降（约为千分之五）
●AS7系列可分挡板型、旋风式

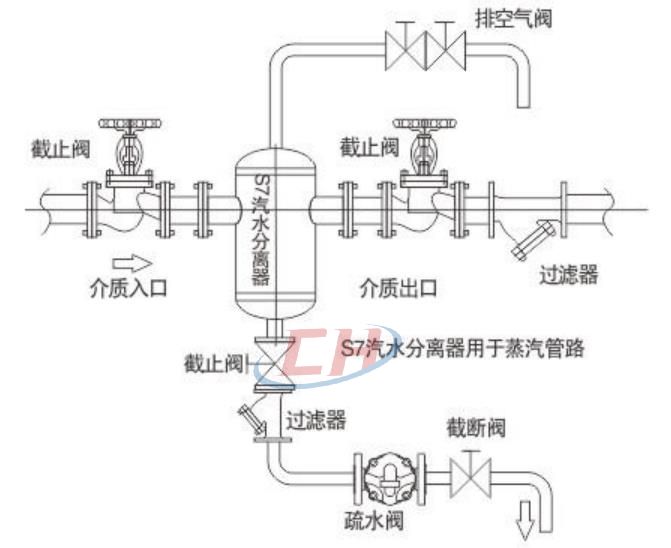

汽水分离器 安装图

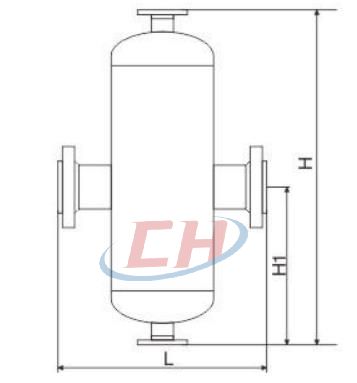

汽水分离器 结构尺寸图
汽水分离器 连接尺寸
| 产品型号 | 公称尺寸 DN |
连接方式 | 公称压力 | 壳体材质 | 外形尺寸 | ||||
|---|---|---|---|---|---|---|---|---|---|
| L | H | H1 | 排水口 | 排空口 | |||||
| AS7 | 15-20 | 法兰螺纹 GB ANSI JIS |
PN40 | 20#S30408 | 250 | 400 | 150 | 1/2" | 1/2" |
| 25-32 | |||||||||
| 40 | 360 | 520 | 220 | 3/4" | |||||
| 50 | 420 | 600 | 230 | 1" | 3/4" | ||||
| 65 |
法兰 GB ANSI JIS |
3/4" | |||||||
| 80 | 525 | 695 | 310 | DN50 | DN20 | ||||
| 100 | 575 | 750 | |||||||
| 125 | 650 | 790 | |||||||
| 150 | 705 | 885 | 340 | ||||||
| 200 | 850 | 1120 | 420 | DN50 | |||||
| 250 | 950 | 1480 | 560 | ||||||
| 300 | 1000 | 1600 | 680 | ||||||
| 350 | 1100 | 1650 | |||||||
| 400 | 1200 | 1700 | 700 | ||||||
