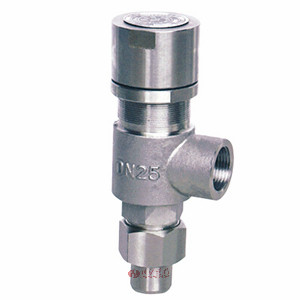

微启式安全阀 | A21H
微启式安全阀 产品说明
A21型弹簧微启式螺纹安全阀是一种用于无毒无害及非易燃易爆气体或液体介质的管道及容器等设备作为超压保护的终安全保护装置，该类型安全阀采用弹簧直接载荷式，螺纹连接，阀盖封闭式结构。
微启式安全阀 产品特点
| NO | 零件名称 | A21H-C/A21F材料 | A21W-P/A21F-P材料 | A21Y-R材料 |
|---|---|---|---|---|
| 1 | 管接头 | 20 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 2 | 管接头螺母 | 35 | 2Cr13 | 1Cr18Ni9Ti |
| 3 | 阀座 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 阀体 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 5 | 阀瓣 | 2Cr13/2Cr13+PTFE | 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE | 1Cr18Ni12Mo2Ti |
| 6 | 弹簧座 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 7 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 8 | 锁紧螺母 | Q235-A | ZG230-450 | 1Cr18Ni9Ti |
| 9 | 弹簧导向垫 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 10 | 调节螺母 | Q235-A | 2Cr13 | 1Cr18Ni12Mo2Ti |
| 密封面材料 | "Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体 | |||
微启式安全阀 结构尺寸图
微启式安全阀 连接尺寸
| 型号 | 公称通径 | do | d | Do | M | d1 | D1 | L | L1 | ≈H |
|---|---|---|---|---|---|---|---|---|---|---|
| A21H-16C A21H-40C A21W-16P A21W-40P |
15 | 12 | 15 | 20 | M27×1.5 | G1/2" | 30 | 35 | 76 | 66 |
| 20 | 16 | 20 | 25 | M33×1.5 | G3/4" | 35 | 40 | 87 | 68 | |
| 25 | 18 | 25 | 31 | M39×1.5 | G1" | 40 | 50 | 100 | 105 | |
| A21Y-64 A21Y-64P A21Y-100 A21Y-100P |
15 | 10 | 15 | 25 | M39×1.5 | G1" | 44 | 50 | 100 | 66 |
| 20 | 10 | 20 | 31 | M39×1.5 | G1" | 44 | 50 | 100 | 68 | |
| 25 | 12 | 25 | 31 | M39×1.5 | G1" | 44 | 50 | 100 | 105 | |
| A21W-160/160P | 15 | 8 | 20 | / | M24×2 | G1" | 44 | 50 | 100 | 261 |
| 20 | 8 | 25 | / | M33×2 | G1" | 44 | 50 | 100 | 261 | |
| 25 | 8 | 28 | / | M36×2 | G1" | 44 | 50 | 100 | 285 |
