高压微启式安全阀 | A41Y

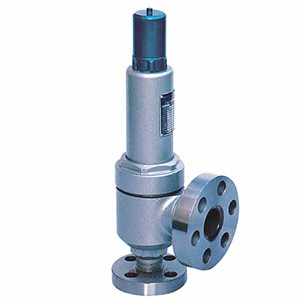

高压微启式安全阀图片

高压微启式安全阀 产品说明
A41Y-160、320高压微启式安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。A41Y-160P/320P、A41Y-160R/320R高压微启式安全阀适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上，作为超压保护装置。连接法兰按JB/T2769-92的标准。

高压微启式安全阀 产品特点
NO. 零件名称 A42Y-160 A42Y-320 材料 A42Y-160P A42Y-320P 材料 A42Y-160R A42Y-320R 材料
1 法兰 35/35CrMoA 2Cr13 1Cr18Ni12Mo2Ti
2 阀座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
3 阀体 40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 调节圈 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 反冲盘 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
7 导向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 阀盖 ZG230-450 ZG230-450 ZG230-450
9 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
10 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
11 调整螺杆 45 2Cr13 2Cr13
12 阀帽 ZG200-400 ZG200-400 ZG200-400
  密封面材料 堆焊Co基硬质合金

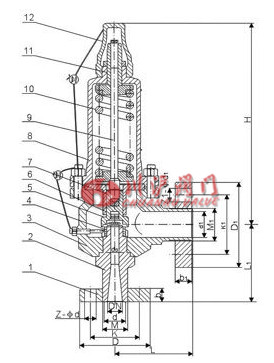

高压微启式安全阀 结构尺寸图

高压微启式安全阀 结构图

高压微启式安全阀 连接尺寸
公称压力PN 公称通径DN 尺寸（mm） 重量
do d D D1 M D2 B Z-Φd DN D D1 M D2 b Z-Φd L L1 H
16
（单法兰）		 15 7 16 95 60 M-24×2 18 20 3-18 - 36 - M-33×2 - - - 45 80 105 4
20 10 19 95 60 M-33×2 22 20 3-18 - 48 - M-33×2 - - - 45 80 105 4.5
25 12 23 105 68 M-33×2 28 20 3-18 - 48 - M-33×2 - - - 45 80 105 5.2
16 15 8 15 95 60 M-24×2 18 20 3-18 32 115 - M-42×2 37 22 4-18 95 100 259 7.8
20 10 23 98 60 M-24×2 20 20 3-18 40 165 - M-52×2 47 28 6-26 110 115 266 11.5
25 12 23 105 68 M-33×2 28 20 3-18 40 165 - M-52×2 47 28 6-26 110 115 266 12.5
32 15 25 115 80 M-42×2 37 22 4-18 50 165 115 M-64×3 59 32 6-26 130 1450 335 21.3
40 20 39 165 115 M-52×2 47 28 6-26 65 200 145 M-80×3 74 40 6-29 150 170 390 35.3
50 25 48 165 115 M-64×3 59 32 6-26 80 225 170 M-100×3 94 50 6-33 190 210 393 48
32 15 8 17 105 68 M-33×2 29 20 3-18 32 115 80 M-42×2 37 22 4-18 95 100 259 8.1
20 10 23 105 68 M-33×2 29 20 3-18 40 165 115 M-52×2 47 28 6-26 110 115 266 12
25 12 23 115 80 M-42×2 36 22 4-18 40 165 115 M-52×2 47 28 6-26 110 115 266 13
32 14 30 135 95 M-48×2 41 25 4-22 50 165 115 M-64×3 59 32 6-26 130 140 335 22.2
40 16 38 165 115 M-64×3 57 32 6-26 65 200 145 M-80×3 70 40 6-29 150 170 390 37
50 20 48 200 145 M-80×3 70 40 6-29 80 225 170 M-100×3 94 50 6-33 190 210 393 55
