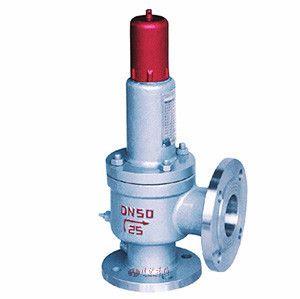

安全回流阀图片

安全回流阀 产品说明
AH42F安全回流阀适用于液化石油气泵出口的液相出口管路上，用于超压介质的安全回流，标准回流压差大于0.5MPa时液化石油气能自动回流入罐。AH42F安全回流阀可调整回流压差为0.3~0.8MPa，或按用户要求确定，当泵前压力超过规定值时，阀门自动开启，并起安全回流作用，保证设备和管路的安全运行。

安全回流阀 产品特点
设计、制造 GB/T12243
法兰连接 JB/T79-94、GB9113-2000
结构长度 GB12221-89
公称通径 DN25~DN150mm
公称压力 PN1.6、2.5、4.0MP

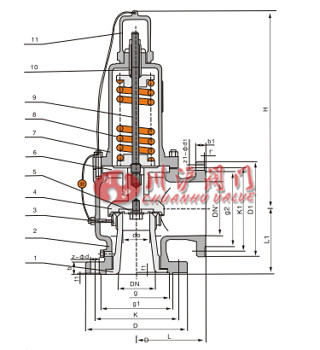

安全回流阀 结构尺寸图

安全回流阀结构图

安全回流阀 连接尺寸
型号 公称通径 do D K g g1 b f f1 Z-ød DN' D1 K1 g2 b1 f' Z1-ød1 L L1 ≈H
AH42F-16C
A42F-16C		 20 15 105 75 / 55 16 2 / 4-14 25 115 85 65 16 2 4-14 110 95 378
25 16 115 85 / 65 16 2 / 4-14 32 140 100 78 18 2 4-18 110 95 378
32 20 140 100 / 78 18 2 / 4-18 40 150 110 85 18 3 4-18 115 100 378
40 25 150 110 / 85 18 3 / 4-18 50 165 125 100 20 3 4-18 120 110 406
50 32 165 125 / 100 20 3 / 4-18 65 185 145 120 20 3 4-18 135 120 450
65 40 185 145 / 120 20 3 / 4-18 80 200 160 135 20 3 8-18 160 140 520
80 50 200 160 / 135 20 3 / 8-18 100 220 180 155 22 3 8-18 170 135 525
100 65 220 180 / 155 22 3 / 8-18 125 250 210 185 22 3 8-18 195 175 690
125 80 250 210 / 185 22 3 / 8-18 150 285 240 210 24 3 8-23 210 190 780
150 100 285 240 / 210 24 3 / 8-23 175 310 270 240 26 3 8-23 255 230 838
200 125 340 295 / 265 26 3 / 12-23 250 405 355 320 30 3 12-26 300 260 992
250 150 405 355 / 320 30 3 / 12-26 300 460 410 375 30 4 12-26 350 320 1266
300 220 460 410 / 375 30 4 / 12-26 400 580 525 485 36 4 16-30 370 350 1283
350 250 520 470 / 435 34 4 / 16-26 500 715 650 608 44 4 20-34 500 450 1520
400 280 580 525 / 485 36 4 / 16-30 500 715 650 608 44 4 20-34 500 450 1530
AH42F-25
A42F-25		 20 15 105 75 / 55 16 2 / 4-14 25 115 85 65 16 2 4-14 110 95 378
25 16 115 85 / 65 16 2 / 4-14 32 140 100 78 18 2 4-18 110 95 378
32 20 140 100 / 78 18 2 / 4-18 40 150 110 85 18 3 4-18 115 100 378
40 25 150 110 / 85 18 3 / 4-18 50 165 125 100 20 3 4-18 120 110 406
50 32 165 125 / 100 20 3 / 4-18 65 185 145 120 20 3 4-18 135 120 450
65 40 185 145 / 120 22 3 / 8-18 80 200 160 135 20 3 8-18 160 140 520
80 50 200 160 / 135 22 3 / 8-18 100 220 180 155 22 3 8-18 170 135 525
100 65 230 190 / 160 24 3 / 8-23 125 250 210 185 22 3 8-18 195 175 690
125 80 270 220 / 188 28 3 / 8-26 150 285 240 210 24 3 8-23 210 190 780
150 100 300 250 / 218 30 3 / 8-26 175 310 270 240 26 3 8-23 255 230 838
200 125 360 310 / 278 34 3 / 12-26 250 405 355 320 30 3 12-26 300 260 992
250 150 425 370 / 332 36 3 / 12-30 300 460 410 375 30 4 12-26 350 320 1266
300 220 485 430 / 390 40 4 / 16-30 400 580 525 485 36 4 16-30 370 350 1283
AH42F-40
A42F-40		 20 15 105 25 51 55 16 2 4 4-14 25 115 85 65 16 2 4-14 110 95 378
25 16 115 85 58 65 16 2 4 4-14 32 140 100 78 18 2 4-18 110 95 378
32 20 140 100 66 78 18 2 4 4-18 40 150 110 85 18 3 4-18 115 100 378
40 25 150 110 76 85 18 3 4 4-18 50 165 125 100 20 3 4-18 120 110 406
50 32 165 125 88 100 20 3 4 4-18 65 185 145 120 20 3 4-18 135 120 450
65 40 185 145 110 120 22 3 4 8-18 80 200 160 135 20 3 8-18 160 140 520
80 50 200 160 121 135 22 3 4 8-18 100 220 180 155 22 3 8-18 170 135 525
100 65 235 190 150 160 24 3 4.5 8-23 125 250 210 185 22 3 8-18 195 175 690
125 80 270 220 176 188 28 3 4.5 8-26 150 285 240 210 24 3 8-23 210 190 780
150 100 300 250 204 218 30 3 4.5 8-26 175 310 270 240 26 3 8-23 255 230 838
200 125 375 320 260 282 38 3 4.5 12-30 250 405 355 320 30 3 12-26 300 260 992
250 150 450 385 313 345 42 3 4.5 12-34 300 460 410 375 30 4 12-26 350 320 1266
