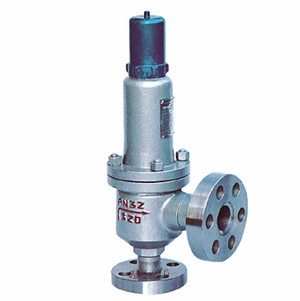

高压全启式安全阀 | A42Y-160/320
高压全启式安全阀 产品说明
A42H全启式高压安全阀采用锻造阀体，坚固耐用，适用于工作温度≤200℃的空气、氮氢混合气等介质的设备或管路上。A42Y-160P/320P、A42Y-160R/320R适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
高压全启式安全阀 产品特点
| 型号 | 铸钢型 A42Y-C |
304不锈钢型 A42Y-P |
316不锈钢型 A42-R |
|
|---|---|---|---|---|
| 口径范围 | DN15～DN50 | |||
| 适用温度 | ≤200°C | |||
| 适用介质 | 水、蒸汽、油品 | 腐蚀性介质 | 腐蚀性介质 | |
| 材料 | 1、法兰 | 35#钢 | 304SS | 316SS |
| 2、阀座 | 2Cr13 | 304SS | 316SS | |
| 3、阀体 | 40#钢 | 304SS | 316SS | |
| 4、调节圈 | 2Cr13 | 304SS | 316SS | |
| 5、反冲盘 | 2Cr13 | 304SS | 316SS | |
| 6、阀瓣 | 2Cr13 | 304SS | 316SS | |
| 7、导向套 | 2Cr13 | 304SS | 316SS | |
| 8、阀盖 | WCB | CF8 | CF8M | |
| 9、弹簧 | 50CrVa | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON | |
| 10、阀杆 | 2Cr13 | 2Cr13 | 316SS | |
| 11、调整螺杆 | 45#钢 | 2Cr13 | 2Cr13 | |
| 12、保护罩 | ZG200 | ZG200 | ZG200 | |
| 密封面材料 | 堆焊Co基硬质合金 | 堆焊Co基硬质合金 | 堆焊Co基硬质合金 | |
高压全启式安全阀 整定压力
| 公称压力(MPa) | 整定压力等级 | |||||||
|---|---|---|---|---|---|---|---|---|
| 16.0 | 8.0～10.0 | 10.0～13.0 | 13.0～16.0 | |||||
| 32.0 | 13.0～16.0 | 16.0～19.0 | 19.0～22.0 | 22.0～25.0 | 25.0～29.0 | 29.0～32.0 | ||
高压全启式安全阀 结构尺寸图
高压全启式安全阀 连接尺寸
| 公称压力 | 公称通径 | do | DN' | L | L1 | ≈ |
|---|---|---|---|---|---|---|
| 16MPa | 15 | 8 | 20 | 95 | 100 | 220 |
| 20 | 8 | 25 | 95 | 100 | 220 | |
| 25 | 14 | 32 | 150 | 150 | 280 | |
| 32 | 15 | 40 | 150 | 150 | 390 | |
| 40 | 20 | 50 | 165 | 165 | 400 | |
| 50 | 25 | 65 | 180 | 180 | 495 | |
| 32MPa | 15 | 8 | 20 | 95 | 100 | 220 |
| 20 | 8 | 25 | 95 | 100 | 220 | |
| 25 | 14 | 32 | 150 | 150 | 280 | |
| 32 | 15 | 40 | 150 | 150 | 390 | |
| 40 | 20 | 50 | 165 | 165 | 400 | |
| 50 | 25 | 65 | 180 | 180 | 495 |
