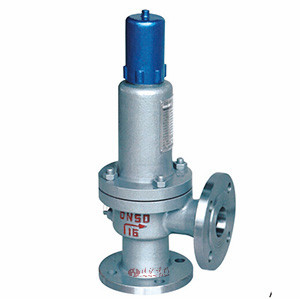

微启封闭式安全阀 | A41H
微启封闭式安全阀 产品说明
A41H型适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰标准按JB/T……94/系列1。A41弹簧微启封闭式安全阀是一种用于无毒无害及非易燃易爆液体介质的管道及容器等设备作为超压保护的终保护装置，该类型安全阀采用弹簧直接载荷式，法兰连接，整体封闭式结构。
微启封闭式安全阀 产品特点
| 型号 | 铸钢型 A41Y-C |
304不锈钢型 A41Y-P |
316不锈钢型 A41-R |
316L不锈钢型 A42Y-R3 |
|
|---|---|---|---|---|---|
| 口径范围 | DN15～DN300 | ||||
| 适用温度 | ≤200°C | ||||
| 适用介质 | 水、蒸汽、油品 |
腐蚀性介质 |
腐蚀性介质 |
腐蚀性介质 |
|
| 材料 | 1、阀座 | 2Cr13 | CF8 | CF8M | CF3M |
| 2、阀体 | WCB | CF8 | CF8M | CF3M | |
| 3、调节圈 | 2Cr13 | 304SS | 316SS | 316L | |
| 4、阀瓣 | 2Cr13 | 304SS | 316SS | 316L | |
| 5、导向套 | 2Cr13 | 304SS | 316SS | 316L | |
| 6、阀盖 | WCB | CF8 | CF8M | CF3M | |
| 7、弹簧 | 50CrVa | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON | |
| 8、阀杆 | 2Cr13 | 2Cr13 | 316SS | 316L | |
| 9、调整螺杆 | 45#钢 | 2Cr13 | 2Cr13 | 2Cr13 | |
| 10、保护罩 | ZG200 | ZG200 | ZG200 | ZG200 | |
密封面材料 |
堆焊Co基硬质合金 |
堆焊Co基硬质合金 |
堆焊Co基硬质合金 |
堆焊Co基硬质合金 |
|
微启封闭式安全阀 整定压力
| 公称压力(MPa) | 整定压力等级 | |||||||
|---|---|---|---|---|---|---|---|---|
| 1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
| 2.5 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | |||||
| 4.0 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | 2.5～3.2 | 3.2～4.0 | |||
| 6.4 | 2.5～3.2 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 | ||||
| 10.0 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 | 6.4～8.0 | 8.0～10.0 | |||
微启封闭式安全阀 结构尺寸图
微启封闭式安全阀 连接尺寸
| 型号 Type |
公称通径 （DN） |
do | D | K | g | g1 | b | f | f1 | Z-ød | DN¹ | D1 | k1 | g² | g¹ | b1 | f¹ | f1¹ | Z1-ød1 | L | L1 | ≈H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A41H-16C A41Y-16P A41Y-16R |
20 | 15 | 105 | 75 | / | 55 | 16 | 2 | / | 4-14 | 20 | 105 | 75 | 55 | / | 16 | 2 | / | 4-14 | 100 | 85 | 76 |
| 25 | 20 | 115 | 85 | / | 65 | 16 | 2 | / | 4-14 | 25 | 115 | 85 | 65 | / | 16 | 2 | / | 4-14 | 100 | 85 | 276 | |
| 32 | 25 | 140 | 100 | / | 78 | 18 | 2 | / | 4-18 | 32 | 140 | 100 | 78 | / | 18 | 2 | / | 4-18 | 115 | 100 | 285 | |
| 40 | 32 | 150 | 110 | / | 85 | 18 | 3 | / | 4-18 | 40 | 150 | 110 | 85 | / | 18 | 3 | / | 4-18 | 120 | 110 | 292 | |
| 50 | 40 | 165 | 125 | / | 100 | 20 | 3 | / | 4-18 | 50 | 165 | 125 | 100 | / | 20 | 3 | / | 4-18 | 135 | 120 | 370 | |
| 65 | 50 | 185 | 145 | / | 120 | 20 | 3 | / | 4-18 | 65 | 185 | 145 | 120 | / | 20 | 3 | / | 4-18 | 140 | 130 | 375 | |
| 80 | 65 | 200 | 160 | / | 135 | 20 | 3 | / | 8-18 | 80 | 200 | 160 | 135 | / | 20 | 3 | / | 8-18 | 160 | 135 | 373 | |
| 100 | 80 | 220 | 180 | / | 155 | 22 | 3 | / | 8-18 | 100 | 220 | 180 | 155 | / | 22 | 3 | / | 8-18 | 170 | 160 | 513 | |
| 125 | 100 | 250 | 210 | / | 185 | 22 | 3 | / | 8-18 | 125 | 250 | 210 | 185 | / | 22 | 3 | / | 8-18 | 190 | 190 | 560 | |
| 150 | 125 | 285 | 240 | / | 210 | 24 | 3 | / | 8-23 | 150 | 285 | 240 | 210 | / | 24 | 3 | / | 8-23 | 205 | 195 | 570 | |
| 200 | 150 | 340 | 295 | / | 265 | 26 | 3 | / | 12-23 | 200 | 340 | 295 | 265 | / | 26 | 3 | / | 12-23 | 240 | 230 | 717 | |
| 250 | 200 | 405 | 355 | / | 320 | 30 | 3 | / | 12-26 | 250 | 405 | 355 | 320 | / | 30 | 3 | / | 12-26 | 350 | 320 | 940 | |
| 300 | 250 | 460 | 410 | / | 375 | 30 | 4 | / | 12-26 | 300 | 460 | 410 | 375 | / | 30 | 4 | / | 12-26 | 350 | 320 | 980 |
