自力式流量调节阀 | ZZL

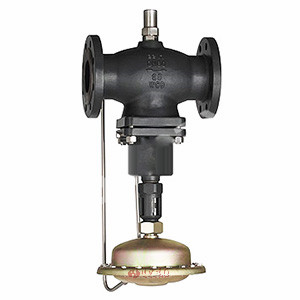

自力式流量调节阀 产品说明
ZZL自力式流量调节阀（以下简称流量阀）是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节流量的节能型产品，具有测量、执行、控制的综合功能。广泛运用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。本产品可用于非腐蚀性（高温度350℃）的液体、气体和蒸汽等介质的流量控制装置。
主要特点如下：
1、具有压力平衡功能，灵敏度高
2、低噪音，性能可靠，免于维护
3、采用标准模块化设计
4、通过节流阀按标准图调节流量，方便快捷。
5、通过组合件，可以进行多项组合控制
自力式流量调节阀 技术参数
| 公称通径 | DN15、20、25、32、40、50、65、80、100、125、200、250mm |
|
|---|---|---|
| 公称压力 | PN1.6、4.0MPa |
|
| 法兰标准 | ANSI、JIS、DIN、GB、JB（特殊可按用户提供） | |
| 阀体材料 | 铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） |
|
| 阀芯材料 | 硬密封 | 不锈钢（1Cr18ni9Ti、1Cr18Ni12MoTi） |
| 软密封 | 不锈钢镶嵌橡胶圈 |
|
| 压力平衡 | 不锈钢波纹管（DN15~125）、平衡膜片（DN150~250） | |
自力式流量调节阀 执行器
| 有效面积（cm2） |
250 | 630 |
|---|---|---|
| 节流压差 | 0.02 | 0.05 |
| 允许上下膜室之间大压差（Mpa） | 0.4 | 0.15 |
| 材料 | 膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维 | |
| 控制管线、接头 | 铜管或钢管①10X1（mm）；卡套式接头：R1/4" | |

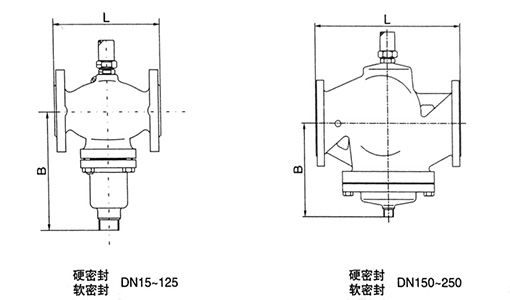

自力式流量调节阀 结构尺寸图
自力式流量调节阀 连接尺寸
| 口径 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | (mm) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
| B | (mm) | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 295 | 325 | 372 |
| 约重（kg) | 7 | 9 | 10 | 13 | 17 | 22 | 33 | 41 | 60 | 79 | 85 | 145 | 228 | |
