电动温度调节阀 产品说明
电控温度调节阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成。自力式电控温度调节阀适用于非腐蚀性的液体、气体和蒸汽，在各种加热、冷却系统中的温度控制。自力式电控温度调节阀结构简单，操作方便，选用温度范围广、响应时间快、密封性能可靠。 使用现场只须具有单相交流电源AC220V和温度传感器（温包）即可自成温控系统。可直接替代温包和自立式调节阀，更不须另将温控仪和执行器配接。是调节系统和自立式阀门的完美结合。
电动温度调节阀 技术参数
| 公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 流通能力(m3/h) | 7 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 额定行程(mm) | 6 | 8 | 10 | 14 | 20 | 30 | 30 | 40 | ||||
| 阀盖形式 | 标准型-17～+230℃、高温型+230～+450℃ | |||||||||||
| 压盖型式 | 螺栓压紧式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||
| 阀芯形式 | 单座、套筒式阀芯 | |||||||||||
| 流量特性 | 直线性 | |||||||||||
| 调节精度(℃) | ± 1 ~ ± 5 | |||||||||||
| 使用介质 | 蒸汽、水、油、气体 | |||||||||||
| 允许 泄漏量 |
硬密封 | 10 -4 X 阀额定容量 | ||||||||||
| 软密封 | "0" | |||||||||||
| 温包、毛细管材料 | H62、1Cr18Ni9Ti | |||||||||||
| 毛细管长度 | 3米、5米、10米 | |||||||||||
| 温度控制范围 | 0~250℃ | |||||||||||
| 设定值偏差 | ±2℃ | |||||||||||
| 执行器型号 | 3810系列、PSL系列 | |||||||||||
| 主要技术参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | |||||||||||
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄 | ||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | ||||||||||||

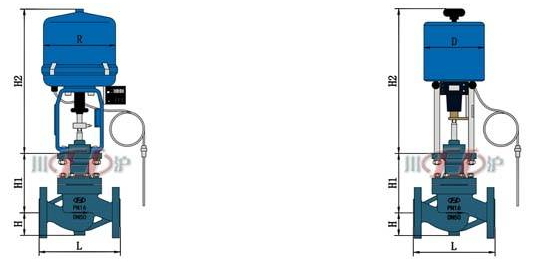

电动温度调节阀 结构尺寸图
电动温度调节阀 连接尺寸
| 公称通径 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
| H2 | CHL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 |
| 3810 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | |
| R | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | |

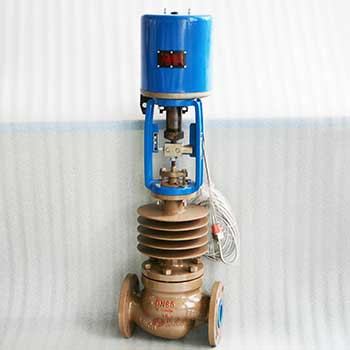

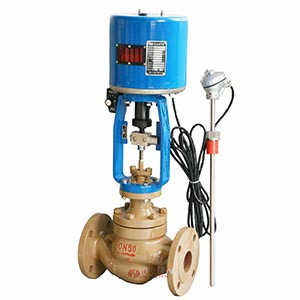

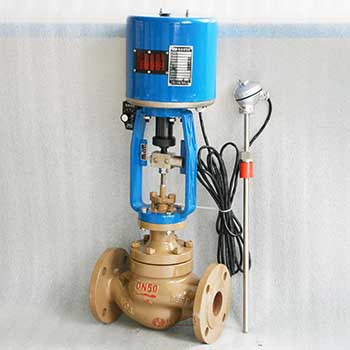

电动温度调节阀 图片
