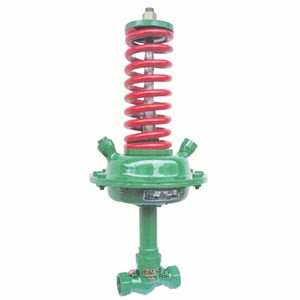

内螺纹自力式压力调节阀 | V230Y
内螺纹自力式压力调节阀 产品说明
内螺纹自力式压力调节阀是不需要任何外加能源，利用被调介质自身能量而实现自动调节的自控阀门。内螺纹自力式压力调节阀特点，能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。和ZZYP系列相比,控制弹簧由于离阀体较远,不易受介质温度而影响，以及更易于更换或调整弹簧的特点。因此内螺纹自力式压力调节阀广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。内螺纹自力式压力调节阀系列产品公称压力PN16、40，公称通径范围20～300mm，使用温度≤350℃。
内螺纹自力式压力调节阀 技术参数
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | |
|---|---|---|---|---|---|---|
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | |
| 额定行程L（mm） | 8 | 10 | 14 | |||
| 公称压力（MPa） | 1.6、4.0 | |||||
| 压力调节范围(KPa) | 15～50、40～80、60～100、80～140、120～180、160～220、200～260、 240～300、280～350、330～400、380～450、430～500、480～560、540～620、 600～700、680～800、780～900、880～1000、600～1500、1000～2500 |
|||||
| 固有流量特质 | 快开 | |||||
| 调节精度（%） | ±5 | |||||
| 使用温度（℃） | ≤350 | |||||
| 允许泄漏量 | 硬密封(1/h) | 单座：≤10-4×阀额定容量（Ⅳ级）、双座和套筒：≤5×10-3阀额定容量（Ⅱ级） | ||||
| 软密封(m1/min) | 0.15 | 0.30 | 0.45 | |||
| 减压比 | 大 | 10 | ||||
| 小 | 1.25 | |||||
内螺纹自力式压力调节阀 零件材质
| 阀体 | ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti |
|---|---|
| 阀芯 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 阀座 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 阀杆 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 膜盖 | A3、1Cr18Ni9Ti |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 膜片 | 丁腈橡胶、耐油橡胶、氟橡胶 |
