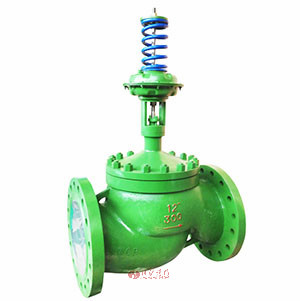

大口径自力式压力调节阀 | V230Y
大口径自力式压力调节阀 产品说明
大口径自力式压力调节阀是不需要任何外加能源，利用被调介质自身能量而实现自动调节的自控阀门。大口径自力式压力调节阀特点，能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。和ZZYP系列相比,控制弹簧由于离阀体较远,不易受介质温度而影响，以及更易于更换或调整弹簧的特点。因此大口径自力式压力调节阀广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。大口径自力式压力调节阀系列产品公称压力PN16、40，公称通径范围20～300mm，使用温度≤350℃。
大口径自力式压力调节阀 技术参数
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
| 额定行程L（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | |||||
| 公称压力（MPa） | 1.6、4.0 | |||||||||||||
| 压力调节范围(KPa) | 15～50、40～80、60～100、80～140、120～180、160～220、200～260、 240～300、280～350、330～400、380～450、430～500、480～560、540～620、 600～700、680～800、780～900、880～1000、600～1500、1000～2500 |
|||||||||||||
| 固有流量特质 | 快开 | |||||||||||||
| 调节精度（%） | ±5 | |||||||||||||
| 使用温度（℃） | ≤350 | |||||||||||||
| 允许泄漏量 | 硬密封(1/h) | 单座：≤10-4×阀额定容量（Ⅳ级）、双座和套筒：≤5×10-3阀额定容量（Ⅱ级） | ||||||||||||
| 软密封(m1/min) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 6.75 | 11.10 | 16.0 | ||||
| 减压比 | 大 | 10 | ||||||||||||
| 小 | 1.25 | |||||||||||||
大口径自力式压力调节阀 被控介质温度
| 公称通径 | 15～125mm | 150～250mm | |
|---|---|---|---|
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷却罐≤200℃ | 冷却罐和加长件≤200℃ | ||
| 冷却罐和散热片≤350℃ ※ | 冷却罐和加长件≤300℃ ※ | ||
| 软密封 | ≤150℃ | ||
大口径自力式压力调节阀 零件材质
| 阀体 | ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti |
|---|---|
| 阀芯 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 阀座 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 阀杆 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 膜盖 | A3、1Cr18Ni9Ti |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 膜片 | 丁腈橡胶、耐油橡胶、氟橡胶 |
大口径自力式压力调节阀 结构尺寸图
大口径自力式压力调节阀 连接尺寸
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 670 | 735 |
| H | 52.5 | 57.5 | 67.5 | 72.5 | 80 | 90 | 97.5 | 107.5 | 122.5 | 140 | 167.5 | 225 | 230 |
| H1 | 615 | 645 | 650 | 710 | 730 | 745 | 760 | 800 | 890 | 960 | 1050 |
