氮封阀 产品说明
氮封阀(即氮封装置)主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。氮封阀由快速泄放阀及自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及型单座切断阀组成。储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。
氮封阀 技术参数
| 公称通径(mm) | 20 | 25 | 40 | 50 | 80 | 100 | 150 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(mm) | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 额定流量系数Kv | 3.2 | 5 | 8 | 10 | 20 | 32 | 50 | 80 | 100 | 160 | 250 | 400 |
| 压力调节范围 | 0.5～70 20～120 60～400 300～700 500～1000 KPa | |||||||||||
| 公称压力PN | 1.0、1.6 MPa | |||||||||||
| 被调介质温度 | 80、200 ℃ | |||||||||||
| 流量特性 | 快开型 | |||||||||||
| 调节精度 | ≤5% | |||||||||||
| 允许压降(MPa) | 1.6 | 1.6 | 1.1 | 0.6 | 0.4 | |||||||
| 薄膜有效面积(C㎡) | 200 | 280 | 400 | |||||||||
| 允许泄漏量 | 符合ANSIB16.104—1976 IV级 | |||||||||||
| 阀盖形式 | 标准型 (整体式) | |||||||||||
| 压盖型式 | 螺栓压紧式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||
| 阀芯形式 | 单座型阀芯 | |||||||||||
| 流量特性 | 直线性 | |||||||||||
氮封阀 零件材质
| 零件名称 | 零件材料 | |||
|---|---|---|---|---|
| 阀体（代号） | WCB (C) | CF8 (P) | CF8M (R) | CF3M (RL) |
| 阀座 | 304 | 304 | 316 | 316L |
| 垫芯 | 304 | 304 | 316 | 316L |
| 阀盖 | Q235 | 304 | 316 | 316L |
| 阀杆 | 304 | 304 | 316 | 316L |
| 下膜盖 | Q235 | |||
| 膜片 | EPDM或FKM夹纤维 | |||
| 上膜盖 | Q235 | |||
| 压盖 | Q235 | |||
| 螺纹盖 | Q235 | |||

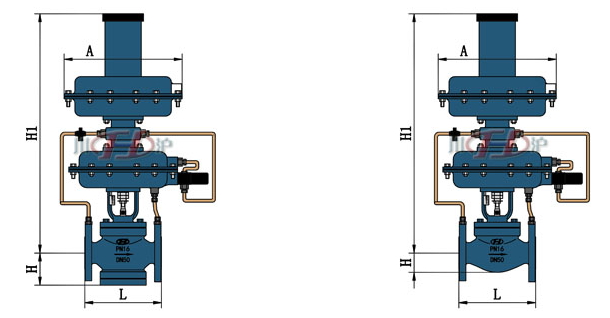

氮封阀 结构尺寸图
氮封阀 连接尺寸
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | |
| H | 老型 | 105 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 |
| 精小型 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | |
| H1 | 330 | 330 | 350 | 350 | 360 | 430 | 440 | 450 | 520 | 650 | |
| A | 310 | 400 | |||||||||

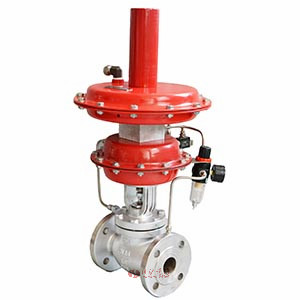

氮封阀 图片
