气动浆液阀 | PZ673X

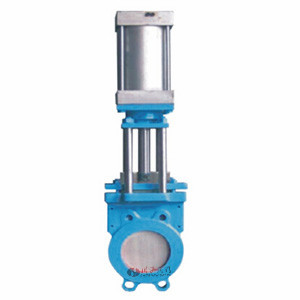

气动浆液阀 产品说明
Z673X气动浆液阀又称气动浆液阀,是上海川沪阀门积极吸收国内外先进技术的基础上改进的新型浆液阀，该阀由气动装置和浆液阀两部分构成，也可根据客户需要配置其他驱动方式，产品广泛适用于石油、化工、火力发电厂、污水处理、造纸、食品、矿山、市政等油品、水、蒸汽管路上作接通或截断管路中。
气动浆液阀 性能规范
| 型号 | Z673X-2.5 | Z673X-6 | Z673X-10 | Z673X-16 | |
|---|---|---|---|---|---|
| 工作压力（MPa） | 0.25 | 0.6 | 1.0 | 1.6 | |
| 适用介质 | 煤浆、糠浆、纸浆、泥浆、污水、矿渣等 | ||||
| 适用温度（℃） | ≤100 | ||||
| 材料 | 阀体 | 灰铸铁 | |||
| 闸板 | 铬镍钛不锈钢 | ||||
| 阀体密封圈 | 合成橡胶或聚四氟乙烯 | ||||
| 阀杆 | 铬不锈钢 | ||||
| 支架 | 碳素钢 | ||||
| 填料 | 聚四氟乙烯 | ||||

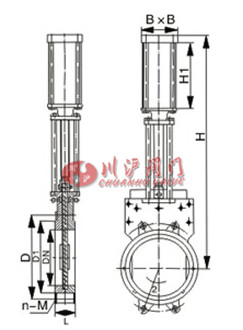

气动浆液阀 结构尺寸图
气动浆液阀 连接尺寸
| 公称压力mm | L | D | D1 | H | n-M | |
|---|---|---|---|---|---|---|
| PN0.6 | PN1.0 | |||||
| 50 | 48 | 48 | 125 | 100 | 335 | 4-M16 |
| 65 | 48 | 48 | 145 | 120 | 363 | 4-M16 |
| 80 | 50 | 50 | 160 | 135 | 395 | 4-M16 |
| 100 | 50 | 50 | 180 | 155 | 465 | 8-M16 |
| 125 | 50 | 50 | 210 | 185 | 530 | 8-M16 |
| 150 | 60 | 60 | 240 | 210 | 630 | 8-M20 |
| 200 | 60 | 60 | 295 | 265 | 750 | 8-M20 |
| 250 | 70 | 70 | 350 | 318 | 900 | 12-M20 |
| 300 | 70 | 80 | 400 | 368 | 1120 | 12-M20 |
| 350 | 80 | 80 | 460 | 430 | 1260 | 16-M20 |
| 400 | 90 | 90 | 515 | 482 | 1450 | 16-M22 |
| 450 | 90 | 120 | 565 | 532 | 1600 | 20-M22 |
| 500 | 90 | 130 | 620 | 585 | 1800 | 20-M22 |
| 600 | 140 | 140 | 725 | 685 | 2300 | 20-M27 |
| 700 | 140 | 140 | 840 | 800 | 2500 | 24-M27 |
| 800 | 190 | 190 | 950 | 898 | 2800 | 24-M30 |
| 900 | 203 | 203 | 1050 | 1005 | 3100 | 28-M30 |
| 1000 | 216 | 216 | 1160 | 1115 | 3400 | 28-M30 |
| 1200 | 254 | 254 | 1380 | 1325 | 3600 | 32-M36 |
