气动刀型闸阀 | PZ673H

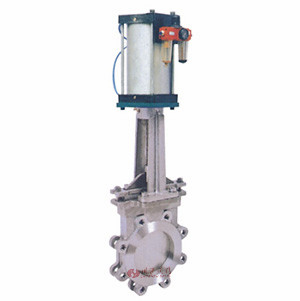

气动刀型闸阀图片

气动刀型闸阀 产品说明
气动刀型闸阀由气动执行机构和刀型闸阀组成。刀型闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸，公称尺寸 DN50~DN800，可在工作压力 0.6MPa~1.6MPa。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。气动刀闸阀产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

气动刀型闸阀 材质
阀体形式 直通扁平铸造闸阀
公称通径 DN50～1000mm
公称压力 PN1.0、1.6 MPa
法兰标准 国标、德标、美标、日标
连接形式 法兰式、对夹式
阀盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
阀板形式 垂直板式(闸板)
流量特性 近似快开型
气动刀型闸阀 性能参数
公称压力PN(MPa) 壳体试验(MPa) 密封试验(MPa) 适用介质
1.0 1.5 1.1 烟气、灰、渣水混合物、空气混合物
1.6 2.4 1.8

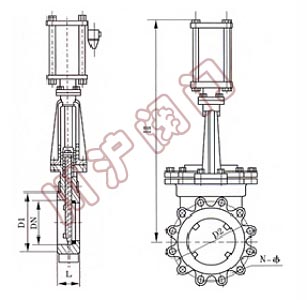

气动刀型闸阀 结构尺寸图

气动刀型闸阀结构图

气动刀型闸阀 连接尺寸
MPa DN L D D1 D2 H N-M A
1.0 50 43 160 125 100 330 4-M16 180
65 46 180 145 120 360 4-M16 180
80 46 195 160 135 390 4-M16 220
100 52 215 180 155 440 8-M16 220
125 56 245 210 185 510 8-M16 230
150 56 280 240 210 600 8-M20 280
200 60 335 295 265 700 8-M20 360
250 68 390 350 320 840 12-M20 360
300 78 440 400 368 960 12-M20 400
350 78 500 460 428 1110 16-M20 400
400 102 565 515 482 1250 16-M22 400
450 114 615 565 532 1380 20-M22 530
500 127 670 620 585 1530 20-M22 530
600 154 780 725 685 1800 20-M27 600
700 165 895 840 800 2150 24-M27 600
800 190 1010 950 898 2420 24-M30 680
900 203 1110 1050 1005 2680 28-M30 680
1000 216 1220 1160 1115 3100 28-M30 700
1200 254 1450 1380 1325 3450 32-M36 800
1.6 50 43 160 125 99 330 4-M16 180
65 46 185 145 120 360 4-M16 180
80 46 200 160 135 390 8-M16 220
100 52 220 180 155 440 8-M16 220
125 56 250 210 185 510 8-M16 230
150 56 285 240 210 600 8-M20 280
200 60 340 295 265 700 12-M20 360
250 68 405 355 310 840 12-M22 360
300 78 460 410 375 960 12-M22 400
350 78 520 470 435 1110 16-M22 400
400 102 580 525 485 1250 16-M27 400
450 114 640 585 545 1380 20-M27 530
500 127 715 650 609 1530 20-M30 530
600 154 840 770 720 1800 20-M36 600
700 165 910 840 788 2150 24-M36 600
800 190 1025 950 898 2420 24-M36 680
900 203 1125 1050 998 2680 28-M36 680
1000 216 1255 1170 1110 3100 28-M42 700
1200 254 1485 1390 1325 3450

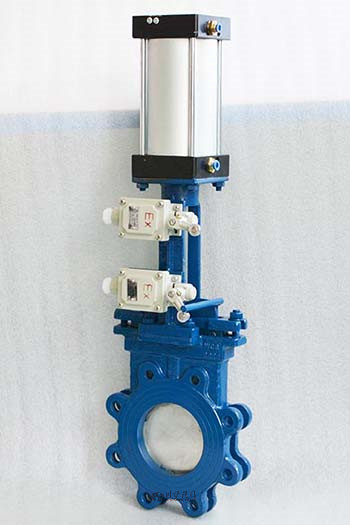

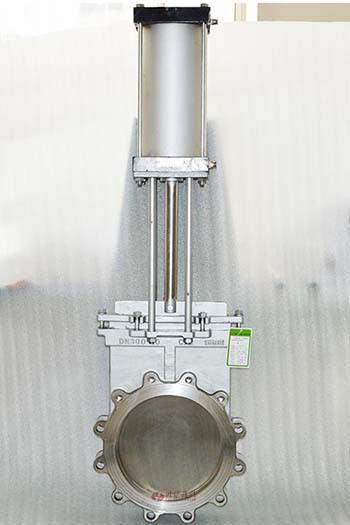

气动刀型闸阀 图片

气动刀型闸阀图片 气动刀型闸阀图片
