气动法兰闸阀 | Z641H

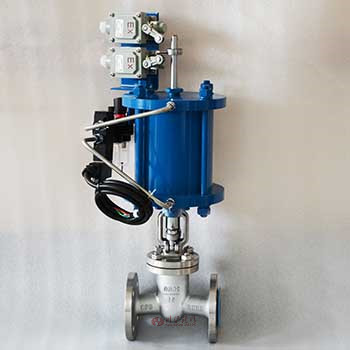

气动法兰闸阀图片

气动法兰闸阀 产品说明
气动法兰闸阀是具有气动执行机构(双层气缸,并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动手动转换装置)的低支架明杆闸阀。该阀由于采用双层气缸结构,其与单气缸式气动闸阀相比,提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀板在阀体内楔死而打不开的弊病。而且,由于该阀具备缓冲机构,能有效地减轻了关闭阀门时。由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损,同时,也能避免闸板卡死的现象。
  为了配合用户实现操作自动化,我厂除供应本系列产品之外,还可单独提供包括支架在内的气缸体,帮助用户对已有的种类繁多的手动闸阀进行改造。将我厂生产的气缸体安装在手动闸阀的阀体大盖上,即可构成双缸式气动手动两用闸阀。
以O.4~O.6MPa(表压)净化压缩空气作为工作动力,推动活塞,带动闸板作垂直于流体的位移,实现开启开关闭阀门的目的。
  双层气缸和缓冲机构的工作原理,按闸阀工作的四个阶段分述如下:
  1、闸阀开启前阶段:上层气缸的活塞(以下简称上活塞)和下层气缸的活塞(以下简称下活塞)同时受力,阀杆在上、下活塞的推动下,以单活塞近二倍的提升力,克服闸板密封面和阀体密封面之间的大静摩擦力,带动闸板上升。压缩空气由上气缸的下气室,经由设置在隔板的特定通道,通过连通管,到达下气缸的下气室,推动上下活塞同时工作。下气缸上气室中的气体,经过设置在隔板内的另一特定通道。畅通无阻地排出气缸体外。
  2、闸阀开启的后阶段:在闸板稍稍开启以后j下活塞就运行到了上死点,闸板在上活塞的带动下,继续提升,直至到了全开位置。   3、闸阀关闭的前阶段:在上活塞的推动下,闸板离开全开位置,开始下降。
  4、闸阀关闭的后阶段:当上活塞碰到下活塞凸台,并带动下活塞一起继续下降时,由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍,明显地减慢了下行的速度,进至闸板下降到了全关位置。减缓闸板下行的冲击,自行可关严阀门,又不使阀板楔得过紧,

气动法兰闸阀 执行标准
设计依据 GB标准 ANSI标准
设计标准 GB/12237 ANSIB16.34
结构 长度 法兰 连接 GB/12221 ANSIB16.10
连接法兰尺寸 GB/9113、IB/T79 ANSIB16.5
试验和检验 IB/T9002 API598

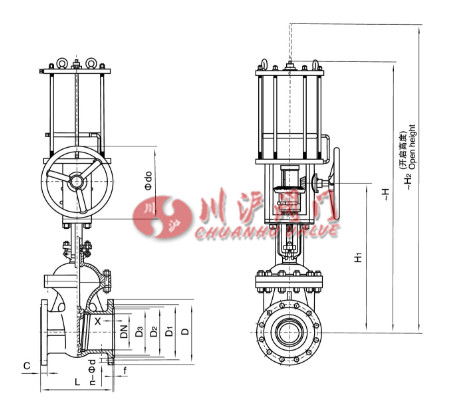

气动法兰闸阀 结构尺寸图

气动法兰闸阀结构图

气动法兰闸阀 连接尺寸
公称通径(PN16) 外形尺寸 连接尺寸
L H H1 H2 ¢d0 D D1 D2 C f n-φd
50 250 790 420 840 180 165 125 99 20 3 4-φ18
80 280 910 460 990 200 200 160 132 20 3 8-φ18
100 300 1050 560 1150 250 220 180 156 22 3 8-φ18
150 350 1240 660 1390 320 285 240 211 24 3 8-φ22
200 400 1520 810 1720 400 340 295 266 24 3 12-φ22
250 450 1700 930 1950 400 405 355 319 26 3 12-φ26
300 500 1930 1090 2230 450 460 410 370 28 4 12-φ26
350 550 2160 1230 2510 450 520 470 429 30 4 16-φ26
400 600 2330 1360 2730 500 580 525 480 32 4 16-φ30
450 650 2540 1510 2990 500 640 585 548 34 4 20-φ30
500 700 2750 1660 3250 550 715 650 609 36 4 20-φ33
600 800 3080 1910 3680 550 840 770 720 38 5 20-φ36
700 900 3570 2200 4270 600 910 840 794 40 5 24-φ36
800 1000         1025 950 901 42 5 24-φ39

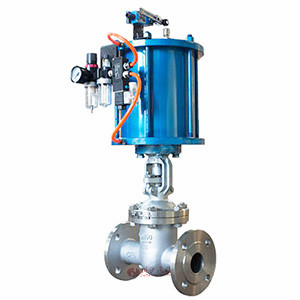

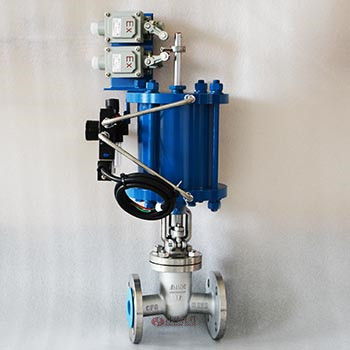

气动法兰闸阀 实物图

气动法兰闸阀实物图 气动法兰闸阀实物图
