圆盘型气动刀闸阀 | PZ673X
圆盘型气动刀闸阀 产品说明
圆盘型气动刀闸阀由气动执行机构和刀型闸阀组成。刀型闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸，公称尺寸 DN50~DN800，可在工作压力 0.6MPa~1.6MPa。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。气动刀闸阀产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。
圆盘型气动刀闸阀 材质
| 阀体形式 | 直通扁平铸造闸阀 |
|---|---|
| 公称通径 | DN50～1000mm |
| 公称压力 | PN1.0、1.6 MPa |
| 法兰标准 | 国标、德标、美标、日标 |
| 密封形式 | 橡胶密封、聚四氟乙烯密封、金属密封 |
| 阀盖形式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
| 阀板形式 | 垂直板式(闸板) |
| 流量特性 | 近似快开型 |
圆盘型气动刀闸阀 性能参数
| 公称压力PN(MPa) | 壳体试验(MPa) | 密封试验(MPa) | 适用介质 |
|---|---|---|---|
| 1.0 | 1.5 | 1.1 | 烟气、灰、渣水混合物、空气混合物 |
| 1.6 | 2.4 | 1.8 |

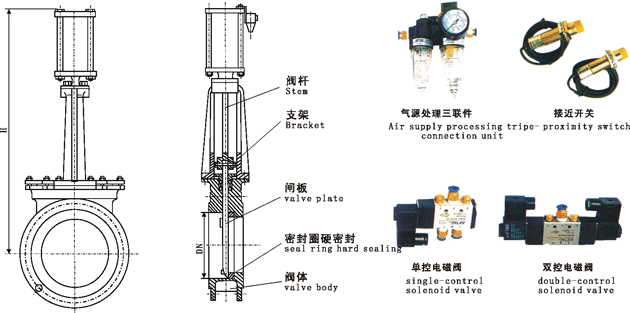

圆盘型气动刀闸阀 结构尺寸图
圆盘型气动刀闸阀 连接尺寸
| 公称通径 | H |
|---|---|
| 50 | 335 |
| 65 | 363 |
| 80 | 395 |
| 100 | 465 |
| 125 | 530 |
| 150 | 630 |
| 200 | 750 |
| 250 | 900 |
| 300 | 1125 |
| 350 | 1260 |
| 400 | 1450 |
| 450 | 1600 |
| 500 | 1900 |
| 600 | 2300 |

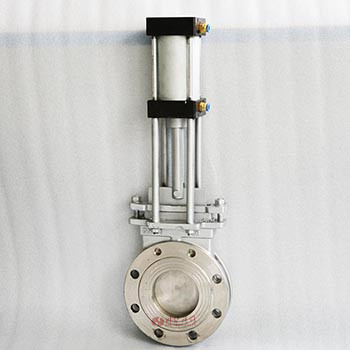

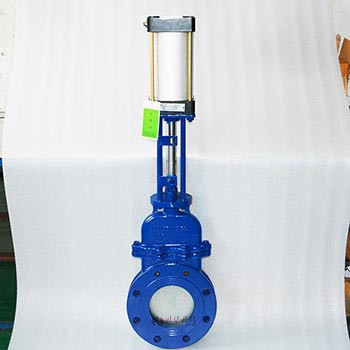

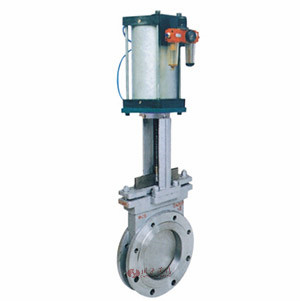

圆盘型气动刀闸阀 图片
