气动陶瓷闸阀 | PZ673TC

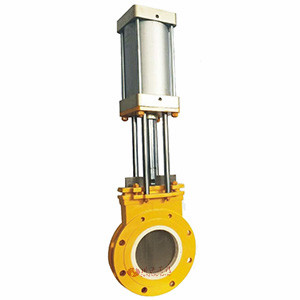

气动陶瓷闸阀 产品说明
气动陶瓷闸阀适用于高硬度的颗粒例如（灰渣水）等介质，或有软颗粒但又有腐蚀性的介质的管道上作启闭之用。公称压力1.0MPa，适应温≤150℃。气源压力0.6-0.8MPa。
密封面采用硬密封与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。
气动陶瓷闸阀料口全流通无阻挡物，耐磨性能强，密封性能好，启动负荷小卡灰及结灰现象少。
气动陶瓷闸阀采用高档曾韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装。
气动陶瓷闸阀 材质
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
|---|---|---|---|---|---|
| 1 | 阀体 | WCB | 6 | 阀杆 | Q235+镀铬 |
| 2 | 阀板 | SS304+工程陶瓷 | 7 | 支柱 | Q235 |
| 3 | 阀座 | 工程陶瓷 | 8 | 蠼母 | 25 |
| 4 | 填料 | PTFE | 9 | 行程开关 | |
| 5 | 填料压毚 | WCB | 10 | 气动装置 | 铝合金 |
气动陶瓷闸阀 性能参数
| 设计与制造 | JBAT8691 | |
|---|---|---|
| 连接端尺寸 | 结构长度 | GB/T 15188.2 |
| 法兰尺寸 | GB/T 9113.1 | |
| 检验与试验 | GaTJB/T8691 | |
| 材料 | 碳钢 | GB/T12229 |
| 标志 | GB/T12220 | |
| 供货 | GB/T 12252 | |

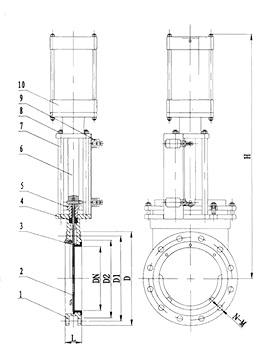

气动陶瓷闸阀 结构尺寸图
气动陶瓷闸阀 连接尺寸
| DN | PN(MPA) | L | D | D1 | D2 | H | N-M |
|---|---|---|---|---|---|---|---|
| 50 | 1.0 | 43 | 165 | 125 | 99 | 285 | 4-M16 |
| 65 | 46 | 185 | 145 | 118 | 300 | 4-M16 | |
| 80 | 46 | 200 | 160 | 132 | 315 | 8-M16 | |
| 100 | 52 | 220 | 180 | 156 | 365 | 8-M16 | |
| 125 | 56 | 250 | 210 | 184 | 400 | 8-M16 | |
| 150 | 56 | 285 | 240 | 211 | 475 | 8-M20 | |
| 200 | 60 | 340 | 295 | 266 | 540 | 8-M20 | |
| 250 | 68 | 395 | 350 | 319 | 630 | 12-M20 | |
| 300 | 78 | 445 | 400 | 370 | 780 | 12-M20 | |
| 350 | 78 | 505 | 460 | 429 | 885 | 16-M20 | |
| 400 | 102 | 565 | 515 | 480 | 990 | 16-M24 | |
| 450 | 114 | 615 | 565 | 530 | 1100 | 20-M24 | |
| 500 | 127 | 670 | 620 | 582 | 1200 | 20-M24 | |
| 600 | 154 | 780 | 725 | 685 | 1450 | 24-M30 |
