燃气切断阀 | ZCRB

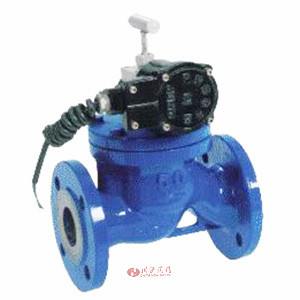

燃气切断阀图片

燃气切断阀 产品说明

ZCRB系列是新型的燃气管道工程的安全配套装置,主要应用如下:
1、 与可燃气体泄漏检测仪器相连接。当一起检测到可燃气体泄漏时,自动快速关闭主供气体阀门,切断燃气的供给,及时制止恶性事厂的发生。
2、 与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时,自动快速挂壁供气阀门,停止燃料的供给。
3、 与高层建筑的中央消防报警系统相连接。当大厦发生危情时,自动切断大厦内的燃气供应,纺织燃气爆炸的发生。
4、 在城市或工厂的燃气供应网内设置ZCR燃气紧急且断网,可在中央控制室内集中控制,远距离遥控,紧急关闭事 现场的管线供应。

燃气切断阀 性能参数
工作状态 通电关闭,手动复位
工作介质 煤气、天然气、液化石油气等可燃性气体,也可以适用于空气、水液等普通介质
介质温度℃ ≤70
公称压力 Mpa 1.6 2.5 4.0
工作压差 Mpa 0-0.004(常用形式) 0-0.01、0.1-1.6、0.1-4.0(特殊形式)
电源电压 AC220V、AC380V、AC24V、DC24V、DC220V其余规格可作特殊订货
额定流量系数 KV 按JB/T7352-94规定
泄漏量 ml/min 按JB/T7352-94·F规定
公称通径 mm DN10-DN450
防爆标志 ExdII BT4
防爆证编号 GYB071325X
出线口接头 内螺纹M20×1.5或1.5米防爆引线
环境温度 -5~+40℃(不结冻)

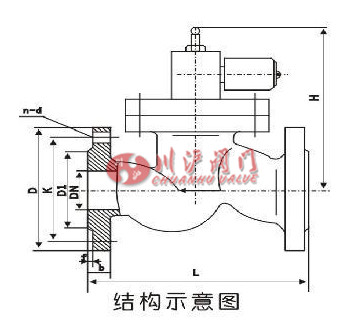

燃气切断阀 结构尺寸图

燃气切断阀结构图

燃气切断阀 连接尺寸
DN D1 K D b f n-d L H
25 65 85 115 16 3 4-Φ14 160 180
32 76 100 140 18 3 4-Φ18 180 195
40 84 110 150 18 3 4-Φ18 200 205
50 99 125 165 20 3 4-Φ18 230 220
65 118 145 185 20 3 4-Φ18 290 245
80 132 160 200 20 3 8-Φ18 310
100 156 180 220 22 3 8-Φ18 350
125 184 210 250 22 3 8-Φ18 400
150 211 240 285 24 3 8-Φ22 480
200 166 295 340 24 3 12-Φ22 600
250 319 355 405 26 3 12-Φ26 730
300 370 410 460 28 4 12-Φ26 850
350 429 470 520 30 4 16-Φ26 980

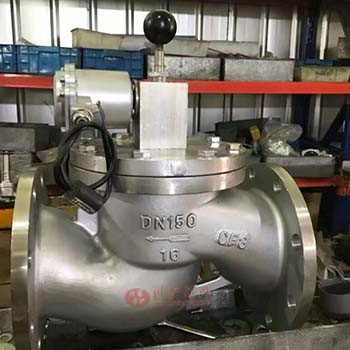

燃气切断阀图片

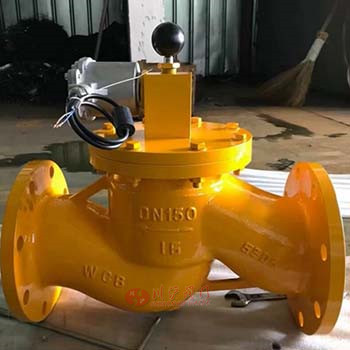

燃气切断阀图片 燃气切断阀图片
