气动角座阀不锈钢 | JY2000

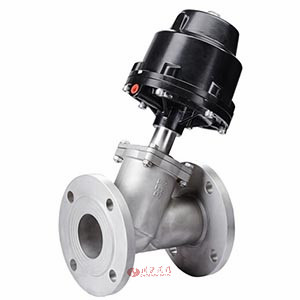

气动角座阀不锈钢 产品说明
气动角座阀不锈钢是上海川沪阀门有限公司新引进国外先进生产技术，结合现代生化、食品等工业应用研发而成的新一代产品。它广泛应用于食品和化学过程，灭菌机、高压消毒器、干洗机、干衣机、啤酒生产线等。
气动角座阀不锈钢 性能参数
| 压力范围 | 0-16Bar |
|---|---|
| 介质温度 | -10~180℃ |
| 阀体材料 | 不锈钢 |
| 密封材料 | 聚四氟乙烯PTFE |
| 执行机构外壳 | 不锈钢 |
| 介质 | 中性气体、水、空气 |
| 制造标准 | GB、ISO、BS、ANSI、DIN |
气动角座阀不锈钢 参数
| 接口 | 内孔 | KV值 | 大工作压力(Bar) | 要求小控制压力(Bar) | 执行器尺寸 | 流向 |
|---|---|---|---|---|---|---|
| G3/4 | 20 | 8.0 | 16 | 2.7 | 50 | 阀座上方 |
| G1 | 25 | 19 | 16 | 2.0 | 63 | |
| G1-1/4 | 32 | 27.5 | 16 | 2.0 | 63 | |
| G1-1/2 | 40 | 42.0 | 16 | 2.0 | 63 | |
| G2 | 50 | 52 | 16 | 2.0 | 80 | |
| G2-1/2 | 65 | 77 | 14 | 1.6 | 100 |

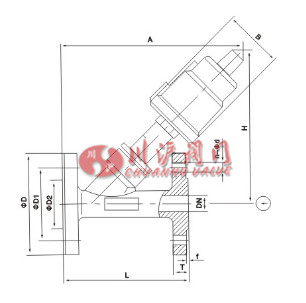

气动角座阀不锈钢 结构尺寸图
气动角座阀不锈钢 连接尺寸
| 通径 | L | T | f | D | D1 | D2 | H | A | B | n-d | 执行器 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | 120 | 14 | 2 | 95 | 65 | 40 | 145 | 185 | 64 | 4-14 | 50 |
| DN20 | 130 | 14 | 2 | 105 | 75 | 50 | 155 | 188 | 64 | 4-14 | 50 |
| DN25 | 140 | 14 | 2 | 115 | 85 | 60 | 158 | 198 | 80 | 4-14 | 63 |
| DN32 | 150 | 16 | 2 | 135 | 100 | 70 | 195 | 225 | 80 | 4-18 | 63 |
| DN40 | 180 | 16 | 2 | 145 | 110 | 80 | 205 | 240 | 80 | 4-18 | 63 |
| DN50 | 195 | 16 | 2 | 160 | 125 | 92 | 208 | 270 | 100 | 4-18 | 80 |
| DN65 | 230 | 18 | 2 | 185 | 145 | 115 | 320 | 320 | 126 | 4-18 | 100 |
| DN80 | 250 | 18 | 2 | 195 | 160 | 130 | 360 | 330 | 126 | 8-18 | 100 |
| DN100 | 280 | 18 | 2 | 215 | 180 | 150 | 390 | 360 | 156 | 8-18 | 125 |
