气动三通活塞切断阀 产品说明
气动三通活塞切断阀是由气动活塞式执行器和三通阀组成，具有结构简单、操作力大、体形小、重量轻、流阻小、阀容大、密封性能好、维修方便等优点。广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的三位切断控制。
气动三通活塞切断阀可以选配AC220V\DC24V电磁阀、限位开关、空气过滤减压阀等附件，电磁阀接受控制系统给出的开关量控制信号后实现对切断阀的开闭的切换。
气动三通活塞切断阀 性能参数
| 公称通径 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数 Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | ||
| 额定行程 (mm) | 8 | 12 | 20 | 25 | ||||||
| 气缸直径 (mm) | 75 | 100 | 150 | |||||||
| 允许泄漏量 | 硬密封 (1/h) | 单座、三通： 1.2X10 -7 X 阀额定容量 套筒： 5X10 -6 X 阀额定容量 | ||||||||
| 软密封 | VI 级 | |||||||||
| 工作温度 ( ℃ ) | -20 ～ 200 -40 ～ 450 | |||||||||
| 公称压力 PN (MPa) | 1.6 4.0 6.4 | |||||||||
| 允许压差 (MPa) | ZSPQ | 单作用 | 1.16 | 0.66 | 0.38 | 0.6 | 0.39 | 0.47 | 0.31 | 0.20 |
| 双作用 | 6.4 | 5.0 | 2.8 | 3.3 | 2.13 | 2.71 | 1.75 | 1.11 | ||
| ZSQM | 单作用 | 公称压力 | ||||||||
| 双作用 | ||||||||||
| ZSQN | 单作用 | 0.89 | 0.57 | 0.35 | 0.56 | 0.36 | 0.45 | 0.30 | 0.20 | |
| 双作用 | 5.2 | 3.22 | 2.03 | 2.27 | 1.46 | 2.00 | 1.32 | 0.85 | ||
| 信号压力 (kPa) | 0 或 400 ～ 600 | |||||||||
气动三通活塞切断阀 结构尺寸图
气动三通活塞切断阀 连接尺寸
| 公称通经 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 196 | 232 | 308 | 394 | 498 | |||||||
| L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H | 132 | 132 | 135 | 140 | 150 | 160 | 160 | 170 | 325 | 450 | 495 | |
| H1 | 根据所配置气动执行机构而定 | |||||||||||
| 重量(kg) | 薄膜式 | 9 | 11 | 13 | 16 | 21 | 33 | 43 | 58 | 70 | 86 | 115 |
| 活塞式 | 12 | 14 | 17 | 20 | 26 | 38 | 48 | 64 | 79 | 95 | 125 | |

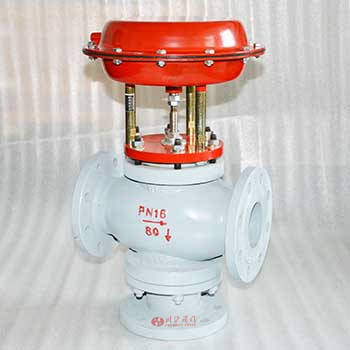

气动三通活塞切断阀 图片
