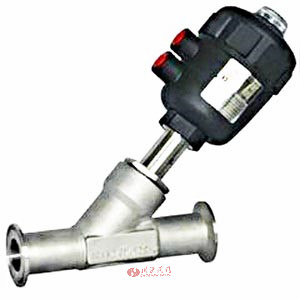

气动卡箍角座阀 产品说明
气动卡箍角座阀是上海川沪阀门有限公司新引进国外先进生产技术，结合现代生化、食品等工业应用研发而成的新一代产品。它广泛应用于食品和化学过程，灭菌机、高压消毒器、干洗机、干衣机、啤酒生产线等。
气动卡箍角座阀 性能参数
| 压力范围 | 0-16Bar |
|---|---|
| 介质温度 | -10~180℃ |
| 阀体材料 | 不锈钢 |
| 密封材料 | 聚四氟乙烯PTFE |
| 执行机构外壳 | 聚酰胺PA |
| 介质 | 中性气体、水、空气 |
| 制造标准 | GB、ISO、BS、ANSI、DIN |
气动卡箍角座阀 参数
| 接口 | 内孔 | KV值 | 大工作压力(Bar) | 要求小控制压力(Bar) | 执行器尺寸 | 流向 |
|---|---|---|---|---|---|---|
| G3/4 | 20 | 8.0 | 16 | 2.7 | 50 | 阀座上方 |
| G1 | 25 | 19 | 16 | 2.0 | 63 | |
| G1-1/4 | 32 | 27.5 | 16 | 2.0 | 63 | |
| G1-1/2 | 40 | 42.0 | 16 | 2.0 | 63 | |
| G2 | 50 | 52 | 16 | 2.0 | 80 | |
| G2-1/2 | 65 | 77 | 14 | 1.6 | 100 |
气动卡箍角座阀 可选附件
| 控制功能 | 常开 |
|---|---|
| PPS执行器外壳适用环境温度 | 5~130℃ |
| 执行机构 | 无复位弹簧双作用执行器 |
| 连接方式 | 快装、法兰 |
| 位置反馈 | 电子式位置反馈 |
| 手动 | 手动应急开关 |
| 适配器 | 符合Namur标准 |

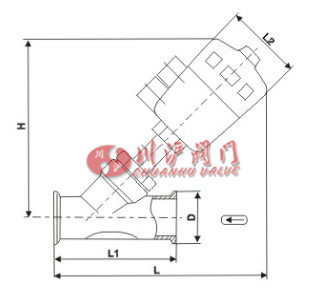

气动卡箍角座阀 结构尺寸图
气动卡箍角座阀 连接尺寸
| 通径 | 执行器长度 | L | L1 | L2 | D | H |
|---|---|---|---|---|---|---|
| DN15 | 50 | 180 | 120 | 64 | 50.5 | 137 |
| DN20 | 50 | 185 | 140 | 64 | 50.5 | 145 |
| DN25 | 63 | 210 | 160 | 80 | 50.5 | 173 |
| DN32 | 63 | 240 | 176 | 80 | 50.5 | 210 |
| DN40 | 63 | 250 | 190 | 80 | 50.5 | 260 |
| DN50 | 80 | 330 | 210 | 100 | 64 | 301 |
