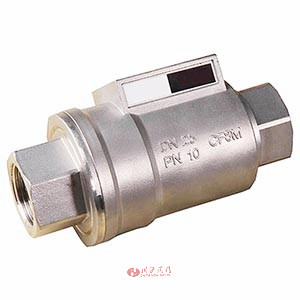

气动梭阀 产品说明
气动梭阀工作原理是压缩空气迫使活塞往复运动，达到阀门开启和关闭。介质压力作用在阀座上，活塞几乎不受阻力干扰，所以阀门可快速开或关。经改进的阀内结构，使介质流态更好，压损更小。
气动梭阀应用范围：
啤酒饮料灌装设备 化工行业
印染纺织 高温灭菌 气体工业 发泡机械
制药及医疗设备 水/污水处理
橡胶机械
气动梭阀特点:
体积小、外观美、寿命长
采用不锈钢阀体、外观高档、耐腐蚀。活塞与密封合二为一，简单可靠，具有超长寿命。可任意方向安装
速度快、压损小
阀体内介质流态更好，由于介质压力作用在阀座上活塞几乎不受阻力干扰，所以速度快、压损小
耐真空
密封性能极佳，可耐740mmHg
气动梭阀 性能参数
| 管道压力 | Max 1.0MPa |
|---|---|
| 控制压力 | 0.3-0.6Mpa |
| 控制介质 | 中性气体或空气等 |
| 阀体材质 | CF8、CF8M |
| 密封材料 | EPDM、FKM |
| 适用介质 | FKM适用绝大多数介质，蒸汽除外。 EPDM适用于热水、蒸汽，不适用油脂类、燃料类 |
| 介质温度 | -20℃-150℃ |
| 环境温度 | -20℃-80℃ |
| 控制形式 | 标准常闭、常开、双作用 |
| 连接形式 | 螺纹式（BSP、NPT） |
气动梭阀 控制示意图

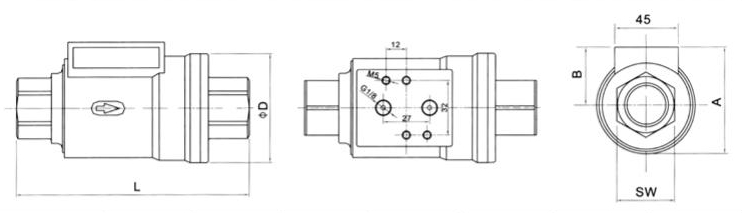

气动梭阀 结构尺寸图
气动梭阀 连接尺寸
| 规格 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
|---|---|---|---|---|---|---|---|
| 接口尺寸 | 3/8" | 1/2" | 3/4" | 1 | 1-1/4" | 1-1/2" | 2" |
| A(mm) | 54 | 59 | 70 | 76 | 92 | 102 | 114 |
| D(mm) | 46 | 52 | 64 | 69 | 86 | 96 | 108 |
| SW(mm) | 22 | 26.5 | 32 | 41 | 50 | 56 | 70 |
| B(mm) | 31 | 33 | 38 | 41 | 49 | 54 | 60 |
| L(mm) | 98 | 112 | 135 | 143 | 165 | 180 | 207 |
| 重量（KG） | 0.8 | 1 | 1.5 | 1.92 | 3.06 | 3.76 | 5.71 |
