气动隔膜阀 | G641F46\G641J

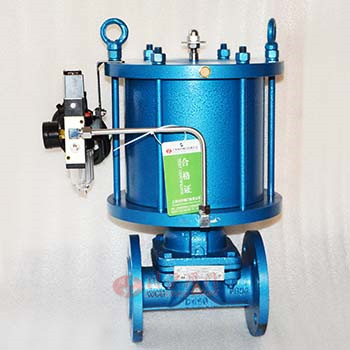

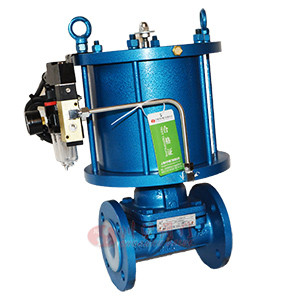

气动隔膜阀图片 气动隔膜阀图片

气动隔膜阀 产品说明

气动隔膜阀分为气动衬胶隔膜阀和气动衬氟隔膜阀，是根据隔膜材料来区分的。隔膜材料有FEP（F46）、CR（氯丁橡胶）、PFA（可溶性聚四氟乙烯）、FPDM（乙丙橡胶），本阀专用于控制非腐蚀性或一般腐蚀性介质，选用不同的隔膜材料来适用于不同工作温度和流体管路。可以实现远程智能控制。

气动隔膜阀 性能参数
设计与制造 GB/T 12235
结构长度 GB/T 1221 、HG/T 3704-2003 、ASME B16.10
法兰尺寸 HG20592-97、ANSI B 16.5a
结构形式 堰式、直流式
驱动方式 手动、气动、电动
公称压力 0.6MPa、1.0MPa、1.6MPa、Class150
压力试验 GB/T 13927 API 1598
气动隔膜阀 零部件参数
零件名称 精铸球墨铸铁 碳钢 不锈钢
QT C P R PL RL
阀体、阀盖、阀瓣 QT400 WCB CF8 CF8M CF3 CF3M
阀杆 2cr13 2cr13 CF8 CF8M CF3 CF3M
衬里层 PTFE（F4）FEP（F46）PFA（可溶性聚四氟乙烯）PE（超高分子理聚乙稀）PO（聚烯烃）
隔膜 FEP（F46）、CR（氯丁橡胶）、PFA（可溶性聚四氟乙烯）、FPDM（乙丙橡胶）
阀杆螺母 ZCuAl10Fe3
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9Ti
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手轮 A3

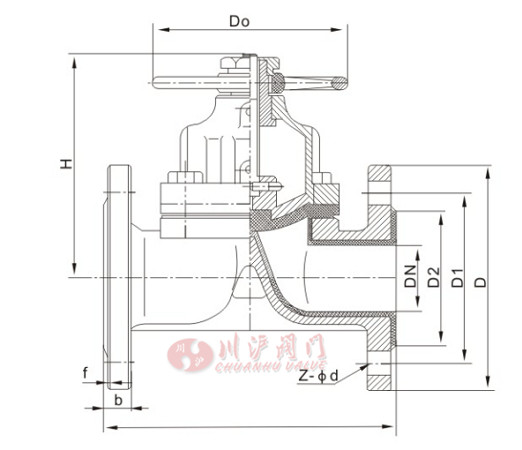

气动隔膜阀 结构尺寸图

气动隔膜阀结构图

气动隔膜阀 连接尺寸
公称通径 主要尺寸 参考值
DN NPS L D D1 D2 f b Z-d D0 H
PN1.0MPa
15 1/2 125 95 65 45 3 15 4-14 120 120
20 3/4 135 105 75 55 3 17 4-14 120 120
25 1 145 115 85 65 3 17 4-14 160 130
32 1-1/4 160 140 100 75 3 19 4-18 160 135
40 1-1/2 160 150 110 85 3 19 4-18 180 160
50 2 210 165 125 100 3 21 4-18 200 165
65 2-1/2 250 185 145 120 3 21 8-18 250 200
80 3 300 200 160 135 3 21 8-18 250 220
100 4 350 220 160 155 3 23 8-18 300 275
125 5 400 250 210 185 4 24 8-18 320 335
150 6 460 285 240 210 4 26 8-23 350 380
200 8 570 340 295 265 4 26 8-23 450 5OO
250 10 680 395 350 320 4 28 12-23 500 575
PN1.6MPa
15 1/2 12& 95 65 45 3 15 4-14 120 120
20 3/4 135 105 75 55 3 17 4-14 120 120
26 1 145 115 85 65 3 17 4-14 160 130
32 1-1/4 160 140 100 75 3 19 4-18 160 135
40 1-1/2 I5O 150 110 85 3 19 4-1d 180 160
50 2 210 165 125 100 3 21 4-18 200 165
65 2-1/2 250 185 145 120 3 21 4-18 250 200
80 3 300 200 160 135 3 22 8-18 280 220
100 4 350 220 180 155 3 23 8-18 300 275
125 5 400 250 210 185 4 24 8-18 320 335
150 6 460 28Q 240 210 4 26 8-23 350 380
200 8 570 340 295 265 4 26 12-23 450 500
250 10 630 405 355 320 4 28 12-26 500 575

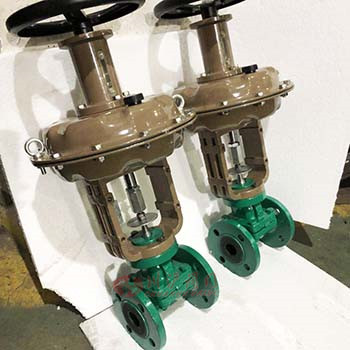

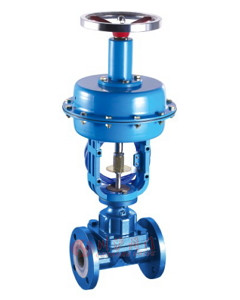

气动隔膜阀 图片
