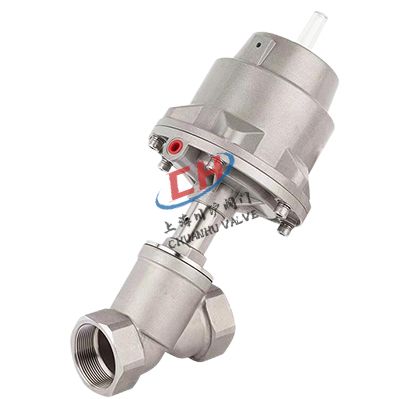

P4盖米款螺纹角座阀 | JF611F、JF611PPL
P4盖米款螺纹角座阀 产品说明
P4盖米款螺纹角座阀是由内螺纹角座阀和P4系列盖米款气动执行器组成,默认单作用常闭式,可选用常开式,根据管道介质和介质温度,选择合适的密封阀座(四氟乙烯PTFE、对位聚苯PPL)。阀门连接方式有内螺纹式、快装式、焊接式和法兰式,执行器可选配P1系列(塑料款)、P2系列(不锈钢304)、P3系列(新款不锈钢)、P4系列(盖米款)等,阀门可以和电磁阀组成开关型气动角座阀,也可以和阀门定位器组成模拟量控制的调节型气动角座阀。P4盖米款螺纹角座阀是上海川沪阀门有限公司新引进国外先进生产技术,结合现代生化、食品等工业应用研发而成的新一代产品。它广泛应用于食品和化学过程,灭菌机、高压消毒器、干洗机、干衣机、啤酒生产线等。
P4盖米款螺纹角座阀 技术参数
公称通径 | DN10-100mm |
---|---|
公称压力 | PN16(如需更高压力,订货时请注明) |
阀体材质 | 不锈钢(304、316、316L等)系列 |
密封材质 | 四氟密封(PTFE)、对位聚苯密封(PPL)等 |
适用温度 | T1:-20-150℃、T2:-29-250℃、其他温度可定制 |
连接方式 | 螺纹式、焊接式、快装式、法兰式 |
气缸选配 | 塑料执行器(P1)、不锈钢执行器(P2)、不锈钢执行器(P3)、盖米款执行器(P4) |
控制气压 | 0.3~0.8MPa |
作用方式 | 单作用常闭FC、单作用常开FO,双作用 |
控制方式 | 开关型、调节型、智能型、总线型 |
P4盖米款螺纹角座阀 选型指导
控制功能 | 常开 |
---|---|
PPS执行器外壳适用环境温度 | 5~130℃ |
执行机构 | 无复位弹簧双作用执行器 |
连接方式 | 快装、法兰 |
位置反馈 | 电子式位置反馈 |
手动 | 手动应急开关 |
适配器 | 符合Namur标准 |

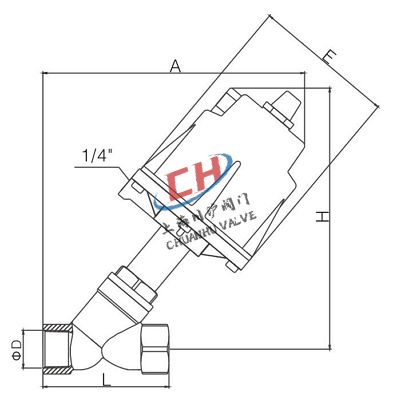

P4盖米款螺纹角座阀 结构尺寸图
P4盖米款螺纹角座阀 连接尺寸
通径DN | 规格Inch | 执行器 | L | A | H | E |
---|---|---|---|---|---|---|
DN10 | 3/8 | φ70 | 68 | 162 | 167 | 92 |
DN15 | 1/2 | φ70 | 75 | 165 | 167 | 92 |
DN20 | 3/4 | φ70 | 90 | 172 | 167 | 92 |
DN25 | 1 | φ70 | 116 | 185 | 167 | 92 |
DN32 | 1-1/4 | φ70 | 116 | 205 | 185 | 92 |
DN40 | 1-1/2 | φ70 | 116 | 205 | 190 | 92 |
DN40 | 1-1/2 | φ120 | 116 | 265 | 260 | 164 |
DN50 | 2 | φ70 | 138 | 222 | 190 | 92 |
DN50 | 2 | φ120 | 138 | 280 | 260 | 164 |
DN65 | 2-1/2 | φ120 | 185 | 310 | 295 | 164 |
DN80 | 3 | φ120 | 210 | 328 | 300 | 164 |
P4盖米款螺纹角座阀 电气附件
电磁阀 | 双作用选二位五通、单作用二位三通、单电控双电控订货时注明 |
---|---|
限位开关 | 远程反馈开关信号 |
定位器 | 输入模拟量信号(4-20mA或者0-10V),调节阀门开度 |
备注 | 以上附件不是标准配件,如需配置请订货时候注明,电磁阀和限位开关有分防爆和不防爆,如需防爆还要注明防爆等级 |
