水用电磁阀 | ZCS-F

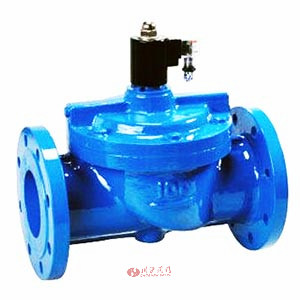

水用电磁阀图片

水用电磁阀 产品说明

ZCS系列电磁阀适用于以水或液体为工作介质,可自动化控制或远程制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故队工作介质的清洁度大大减低,具有启闭迅速,可靠性高等特点。
1.电磁先导膜片式操作结构
2.阀门流量比普通阀提高10%
3.采用特殊密封结构和特种密封材料无泄漏
4.寿命长是同类产品的5倍以上
5.工作平稳噪音低、无水锤冲击、无颤抖声
6.采用膜片式、对介质洁净度要求较低
7.不锈钢可动铁芯经久耐用,反应快速;
8.配管方式可任意角度安装,为增强寿命好是水平管线圈朝上
9.防爆线圈符合T4,T5和测CE的标准(德国NASS线圈)
10.引用标准:GB3836·9 防爆标志 Exm I/IIT4(国产线圈)

水用电磁阀 技术参数
工作介质DN 水、粘度≤4E的油及其它非腐蚀性流体
介质温度℃ ≤60
公称压力(Mpa) 1.0
工作压差(Mpa) 0.05~1.0 0.1~1.0 0.15~1.0
电源电压 AC220V其余规格可作特殊订货
额定流量系数(KV) 按JB/T7352-94规定
写落量(ml/min) 按JB/T7352-94·F规定
公称通径(mm) 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300
功耗 36VA 50VA

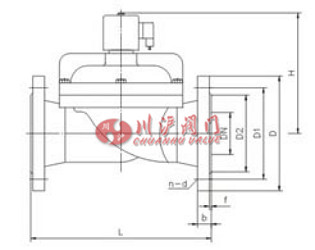

水用电磁阀 结构尺寸图

水用电磁阀结构图

水用电磁阀 连接尺寸

公称通径DN 内螺纹连接 法兰连接
外形尺寸 内螺纹 外形尺寸 法兰尺寸
H L G H L D D1 D2 n-d b f
15 112 80 1/2
20 119 80 3/4               3
25 123 90 1 130 160 115 85 65 4-φ14 16 3
32 137 140   137 180 140 100 76 4-φ18 18 3
40 152 156   152 200 150 110 84 4-φ18 18 3
50 164 180 2 152 230 165 125 99 4-φ18 20 3
65       222 290 185 145 118 4-φ18 20 3
80       239 310 200 160 132 4-φ18 22 3
100       255 350 220 180 156 4-φ18 24 3
125       416 400 250 210 184 4-φ18 26 3
150       440 480 285 240 211 8-φ22 26 3
200       443 600 340 295 266 8-φ22 26 3
250       493 730 395 350 319 8-φ22 28 3
300       549 850 445 400 370 8-φ22 28 4

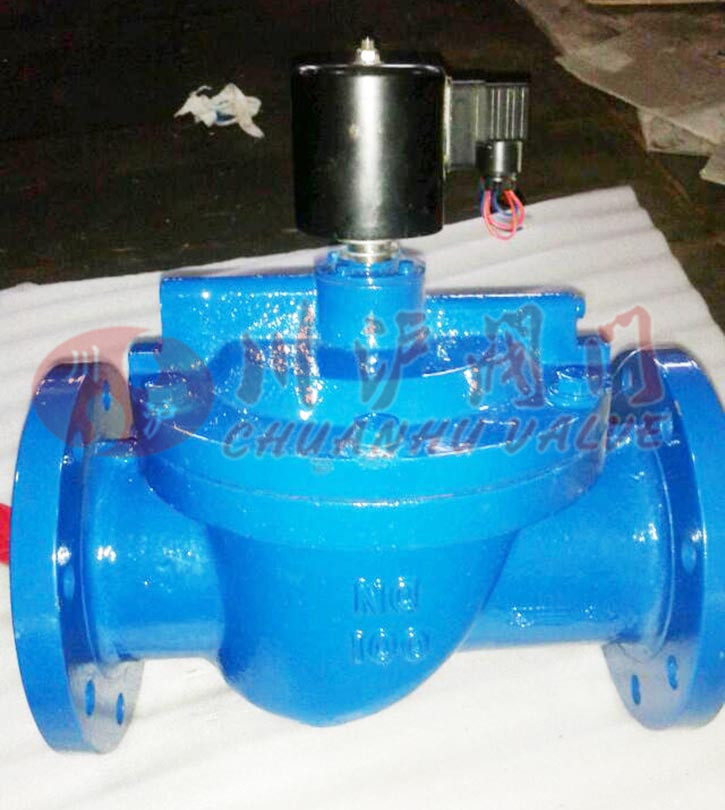

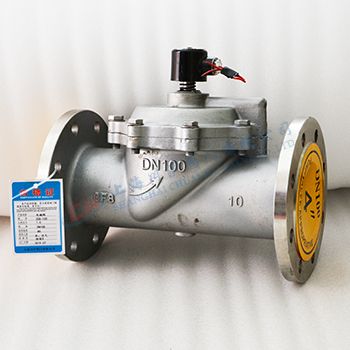

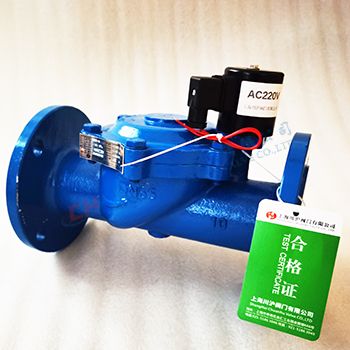

水用电磁阀 图片

水用电磁阀图片 水用电磁阀图片
